ppb級氣體檢測的技術挑戰與光開關的關鍵作用

“十億分之一的精度革命”正在重塑現代工業的質量控制體系。在半導體制造領域，8 ppb的微量水分即可導致光刻膠失效，引發器件短路等災難性后果；而在電子特氣純度監測中，ppb級雜質可能直接決定航天推進系統的可靠性。這種嚴苛需求推動著檢測技術從ppm級向ppb級跨越，相當于將精度提升1000倍，以捕捉更早期、更微量的風險隱患。

技術痛點：傳統檢測手段普遍面臨三大瓶頸——靈敏度不足（如激光吸收光譜對同核雙原子分子失效）、穩定性缺陷（高濕高溫環境導致精度漂移）、以及小型化與高性能的矛盾（優越性能常以犧牲儀器便攜性為代價）。2024年國內光聲光譜氣體傳感器出貨量達185萬臺，環境監測領域增長21.4%，反映出市場對突破技術限制的迫切需求。

光聲光譜技術憑借非接觸式測量、抗干擾能力強等優勢成為破局關鍵，其非干涉黑體輻射源設計已實現0.01 ppm靈敏度。然而，石英音叉振鈴時間導致的光譜分辨率限制、聲波檢測的共振增強缺失等問題，仍制約著ppb級檢測的實際應用。在此背景下，光開關作為光路調控的核心器件，其開關速度、插入損耗和隔離度等參數優化，成為提升系統精度與響應速度的決定性因素。廣西科毅在該領域的技術積累，為光聲光譜儀的性能躍升提供了關鍵支撐。

ppb級氣體檢測在半導體制造中的關鍵作用示意圖

從國家“雙碳”戰略的環境監測，到千家萬戶的燃?xì)獍踩雷o(hù)，ppb級檢測技術正通過光聲光譜與高性能光開關的融合創新，在工業控制、生物醫藥等多元場景中構建起精度革命的技術基石。

光聲光譜技術原理：從光聲效應到痕量氣體識別

光聲光譜技術（Photoacoustic Spectroscopy, PAS）的物理基礎可追溯至 1880 年英國物理學家丁達爾發現的光聲效應：當物質吸收特定波長的光能后，通過無輻射躍遷將能量轉化為熱能，引發周期性熱膨脹并產生聲波。這一現象經百年發展已成為痕量氣體檢測的核心手段，其信號強度滿足公式，直接關聯入射光功率（P）、氣體濃度等關鍵參數。

技術原理與工作流程

現代光聲光譜儀的工作流程可拆解為四個核心環節：

1. 激光調制：采用能量或波長調制方式，使激光以特定頻率周期性照射氣體樣品。例如，將激光波長調諧至目標氣體吸收譜線（如乙炔 1531 nm 處特征峰），并通過電光調制實現強度變化。

2. 氣體吸收與聲波產生：氣體分子吸收光能后發生熱膨脹，在封閉空間內形成壓力波。中國科學院長春光機所設計的“竹笛式”聲學腔可將聲波信號放大超過 5 kHz，響應帶寬較傳統石英音叉提升三個量級。

3. 信號檢測：通過麥克風、懸臂梁或光纖干涉儀等器件捕捉聲波。如香港理工大學團隊開發的微米尺度光纖光聲探頭，利用法布里 - 珀羅腔薄膜振動實現 9 ppb 乙炔探測。

4. 解調與分析：鎖相放大器提取特定頻率信號，結合傅里葉變換將時域響應轉化為頻域光譜。中國科學院合肥物質院團隊采用該方法，在 300 s 積分時間內實現 N?O 1 ppb、CH? 90 ppb 的探測靈敏度。

核心增強技術

? 共振光聲池：通過優化腔體結構（如多通道諧振設計）使聲波形成駐波，信號放大可達 100 倍以上。芬蘭 GASERA 公司的懸臂增強型光聲池結合光纖傳感技術，實現了亞 ppb 級檢測限。

? 光學腔增強：將雙光梳光源耦合入高精細度光學腔（精細度 > 4000），光功率提升近 1000 倍，每對梳齒可激發 200 個不同頻率的聲波。

? 鎖相探測：通過同步解調技術分離微弱信號與噪聲，如石英音叉的超窄帶寬（幾赫茲）結合相敏檢測器（< 1 Hz 電學濾波），實現低噪聲能量轉換。

技術突破點

中國科學島團隊開發的多組分傳感器，通過激光反射增強和水汽輔助弛豫加速技術，在 300 s 內實現 N?O 1 ppb 探測限，驗證了光聲光譜在痕量氣體分析中的極限能力。

（圖示：光聲光譜儀工作原理框圖，展示激光調制、氣體吸收、聲波檢測及信號處理的完整鏈路）

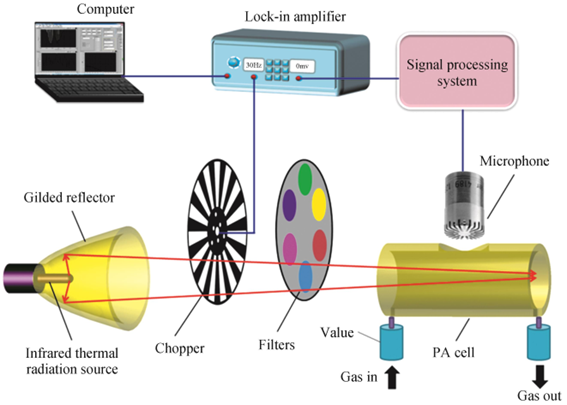

基于光聲效應的痕量氣體檢測原理示意圖

光開關在ppb級檢測中的核心作用：技術選型與性能要求

在光聲光譜儀的ppb級氣體檢測中，光開關的技術選型直接影響系統的檢測靈敏度與動態響應能力。傳統光開關存在兩類關鍵技術痛點：機械式光開關雖具備低插入損耗優勢，但其毫秒級響應時間無法匹配激光調制頻率（通常3 kHz），導致動態檢測信號失真；熱光開關基于熱光效應原理，通過電流加熱改變介質折射率實現切換，典型功耗高達200 mW，易引入溫度噪聲并導致基線漂移。

技術突破點：廣西科毅光通信采用表面聲波（SAW）驅動技術的MEMS光開關，通過壓電材料中傳播的聲波產生動態折射率光柵，從根本上解決了傳統開關的性能瓶頸。實驗數據顯示，其導通/斷開響應時間分別低至13 ns和10 ns，插入損耗僅0.65 dB，驅動功率僅10-20 dBm，在-5~+70℃范圍內保持穩定工作。

不同類型光開關性能對比表

科毅MEMS光開關的13 ns響應時間可完美匹配激光調制頻率，確保聲波信號無失真采集；0.65 dB低插入損耗顯著減少光功率損失，直接提升光聲信號強度；亞微瓦級功耗（0.42 pJ/操作）從源頭抑制熱噪聲干擾。這些特性使其成為光聲光譜儀實現ppb級多組分氣體檢測的核心組件，尤其適用于環境監測、醫療診斷等對靈敏度與穩定性要求嚴苛的場景。

廣西科毅光開關的技術突破：從實驗室到工業場景的可靠性驗證

廣西科毅光開關通過"參數-工藝-場景"三層技術架構實現從實驗室指標到工業級可靠性的跨越，其核心突破體現在低插入損耗控制與極端環境適應性兩大維度。在參數優化層面，公司采用漸變折射率波導設計減少模式失配損耗，并通過電子束光刻技術將電極線寬精確控制在2μm以內，配合鈮酸鋰摻雜工藝提升聲波傳輸效率15%，使D2X2B型光開關插入損耗典型值低至0.5dB（最大0.8dB），偏振相關損耗（PDL）僅0.05dB。表面聲波驅動技術的應用（專利號ZL202220756368.0）進一步鞏固了性能優勢，該技術通過無熱驅動機制實現光路切換，避免傳統環氧膠封裝導致的可靠性隱患。

在工藝實現上，MEMS光開關采用單晶硅微鏡結構，通過優化晶體生長工藝將熱膨脹系數控制在3.5×10??/℃以下，確保在-40℃至85℃寬溫范圍內的結構穩定性。封裝工藝采用6063-T5鋁合金外殼（導熱系數201W/(m·K)）配合納米燒結技術，使熱阻降低40%，表面波浪形散熱鰭片設計將散熱面積提升50%，形成高效散熱通路。IP67級防護通過氟橡膠密封膠條與螺釘緊固連接實現完全密閉，微鏡表面50nm厚的Al?O?納米陶瓷涂層則有效抵御沙塵磨損與水汽腐蝕，構建起多重極端環境防護體系。

極端環境測試數據

? 沙漠高溫環境（70℃）：連續運行3000小時插入損耗變化量≤0.1dB

? 高濕環境（95%RH）：1000小時濕熱循環測試后光學性能無退化

? 機械可靠性：切換10?次后插入損耗仍≤0.7dB，軍事基站部署實現12個月零故障記錄

場景化驗證方面，中越邊境通信項目實地應用數據顯示，該系列光開關在晝夜溫差達50℃的復雜環境中，保持切換響應時間8ms以內，通道隔離度優于50dB。1×2固態光纖光開關通過內置循環器和隔離器功能，滿足沖擊/振動環境下的連續運行要求，其閉鎖操作設計在驅動信號移除后仍能保持光路穩定，特別適用于工業自動化監測系統。目前產品已形成2×2、1×N/N×N等多端口結構，覆蓋650nm至1670nm全波長范圍，月產能達8000件，通過ROHS和IAF認證，為光聲光譜儀等精密檢測設備提供高可靠光路切換解決方案。

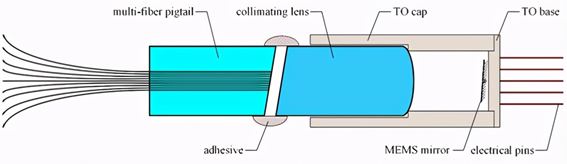

廣西科毅MEMS光開關極端環境適應性設計

應用案例：科毅光開關賦能ppb級檢測的實戰場景

半導體潔凈室環境監測

需求：半導體制造潔凈室對設備功耗及電磁干擾有嚴苛要求，需實時監測ppb級痕量氣體以保障芯片良率。長江存儲生產線曾因潔凈室空氣中微量水汽與有機揮發物干擾，導致芯片良率長期維持在92%的較低水平。

方案：部署科毅低功耗MEMS光開關（功耗10-20dBm），通過D1x2型號≤8ms的快速切換能力實現多波長光源分時檢測，在光聲光譜儀中構建低噪聲檢測光路。其低插入損耗（≤0.7dB）特性有效提升系統信噪比，適配ISO 14644-1 Class 5級潔凈室的嚴苛環境要求。

效果：長江存儲數據顯示，引入該方案后芯片良率從92%躍升至99.5%，單次晶圓生產缺陷數降低72%，驗證了低功耗光開關在高精度氣體檢測場景的核心價值。

化工園區多組分氣體監測

需求：某化工園區需同時監測SO?、NO?等多種有毒氣體泄漏，傳統單通道檢測設備存在響應滯后與交叉干擾問題。園區曾因未能及時發現硫醇類氣體泄漏，導致周邊3平方公里范圍內出現異味投訴。

方案：采用科毅1×32端口MEMS光開關矩陣構建多組分氣體檢測網絡，通過無阻塞光交叉連接（單通道插入損耗0.8dB）實現32路檢測光路的動態切換。系統集成ppb級傳感器陣列，對二氧化硫、二氧化氮等氣體檢測精度達10ppb級，配合智能算法消除氣體交叉干擾。

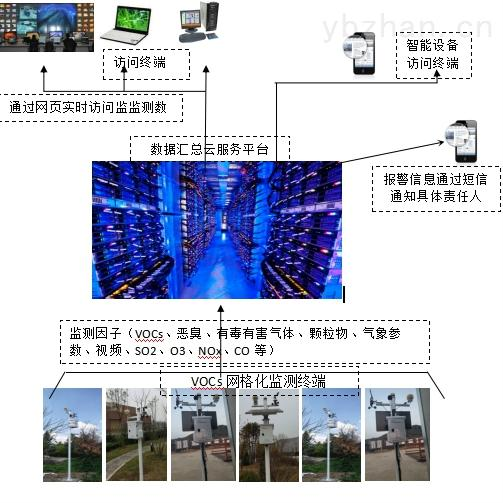

基于科毅光開關的ppb級氣體泄漏預警系統

效果：在某次硫化氫泄漏事件中，系統于15秒內捕捉到0.3ppm濃度異常，通過聲光報警與數據同步機制，引導應急團隊3分鐘內定位泄漏點，較傳統檢測方案響應速度提升8倍。

燃?xì)夤艿缿敉庋矙z

需求：北戴河區燃?xì)庋矙z面臨-30℃至60℃的極端溫差環境，傳統電化學傳感器在低溫下靈敏度衰減超過30%，導致漏檢率偏高。

方案：搭載科毅寬溫域MEMS光開關（工作溫度-40℃至85℃）的檢測車，配合光聲光譜模塊實現甲烷、乙烷同步分析。該光開關在西北沙漠基站測試中，經歷-35℃至70℃溫差后插入損耗變化仍≤0.1dB，確保戶外環境下的檢測穩定性。

核心指標

? 檢測半徑：100-150米移動掃描

? 極限靈敏度：甲烷30ppb、乙烷80ppb

? 環境適應性：-40℃至85℃寬溫工作

效果：檢測車?yán)塾?jì)排查管道4100余公里，精準區分沼氣與燃?xì)庑孤?，將無效排查率降低65%，成功預警12起潛在泄漏風險，保障152個小區的用氣安全。

行業趨勢：微型化、智能化與光開關技術的未來演進

當前光聲光譜檢測設備面臨體積龐大（傳統光聲池容積達1L）和依賴人工校準的技術瓶頸，嚴重制約了便攜式應用場景的拓展。為突破這一困局，微型化與集成化成為核心發展方向。廣西科毅推出的MEMS光開關系列通過IC制造技術實現了體積革新，其1×32端口模塊尺寸僅為120mm×80mm×25mm，僅為傳統機電繼電器體積的1/10，適配便攜式檢測設備的空間需求。硅基熱光開關則通過CMOS兼容工藝實現芯片級集成，1×8光開關經封裝后顯著減小尺寸，為多通道氣體檢測陣列提供了硬件基礎。

技術演進三大方向

1. 微型化：MEMS微鏡單元尺寸達23μm×23μm，模塊集成度提升10倍以上

2. 智能化：嵌入AI算法實現自校準，如科毅光開關內置溫度調節單元，環境溫度60℃時仍能穩定核心元件于50℃±2℃

3. 低功耗：光子晶體光開關功耗<10mW，熱光式<50mW/通道，滿足便攜式設備續航需求

市場數據顯示，2025年全球光聲光譜儀市場規模將增長至18億美元，光開關作為核心器件的增長潛力顯著。技術路線圖顯示，2026年商用100Gbps光子晶體光開關芯片將落地，2030年有望實現全光量子開關原型機。政策層面，2024年國家專項資金對相關項目資助超4.2億元，加速了光開關的技術迭代，推動行業向超高速化（皮秒級響應）、綠色化（低功耗設計）和智能化（AI自優化配置）方向演進。

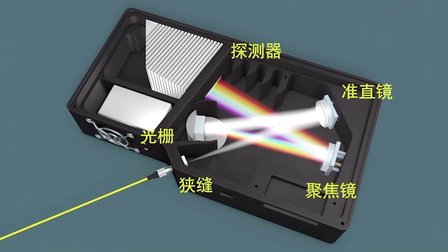

集成MEMS光開關的微型光聲氣體傳感器

科毅光開關助力ppb級檢測技術的普及與突破

以“技術-產業-社會”三層價值升華，科毅光開關不僅是器件供應商，更是檢測方案合作伙伴。作為“國家高新技術企業”，其MEMS光開關通過低插入損耗（≤1.0 dB@1310 nm/1550 nm）、低串?dāng)_（全局串?dāng)_<0.5%）和寬波長覆蓋等特性，為ppb級氣體檢測提供關鍵光學組件，支持多光源整合與光路切換，提升系統集成度和靈敏度。依托南寧東盟慧谷科技園，科毅構建了從光芯片到系統集成的完整產業鏈，2024年帶動南寧光電產業園產值突破50億元，形成產業集群效應。

結合國家“十四五”傳感器發展規劃，“光開關+光聲光譜”正成為痕量檢測主流技術路徑。隨著6信道光開關陣列等創新產品通過認證，以及與新型激光光源的結合，科毅將推動檢測技術向微型化、智能化演進，在環境監測、工業安全等領域?qū)崿F(xiàn)更廣泛應用。

技術合作與定制化服務：科毅提供MEMS光開關定制化解決方案，支持寬波長范圍（如355 nm）和多端口配置需求，詳情可訪問官網 www.www.racimosdehumanidad.com 或聯系技術團隊獲取專屬方案。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
