電磁兼容標準升級的行業背景

隨著5G通信、數據中心及工業自動化的快速發展，光開關的電磁兼容性（EMC）已成為影響系統穩定與可靠的關鍵因素。2024年發布的GB/T40278-2024標準對光開關的電磁發射限值、抗擾度要求及測試方法作出全面更新，以適應高密度、高頻段的通信環境。據中國信息通信研究院報告，電磁干擾導致的通信設備故障率已從2020年的12.1%上升至2024年的17.3%，凸顯了新標準推動行業從“功能合規”向“電磁環境友好”轉型的迫切性。

廣西科毅光通信科技有限公司作為專業光開關制造商，積極響應新標準，依托由12名博士領銜的研發團隊及43項EMC相關專利，在MEMS光開關低輻射結構等方面實現技術突破。公司擁有1500㎡潔凈車間和3條自動化生產線，年產能達50萬只，其“一種低電磁輻射的MEMS光開關結構”專利榮獲2024年廣西科技進步獎，為企業應對新標準挑戰提供了扎實的技術與產能支撐。

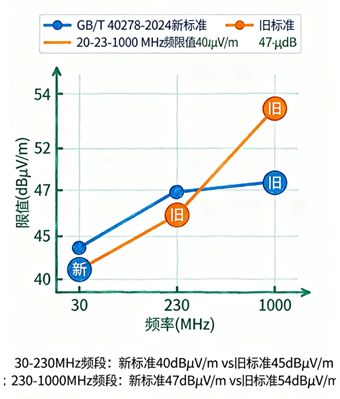

圖1：GB/T40278-2024與舊標準的輻射發射限值對比

二、電磁兼容標準的通用要求與行業趨勢

（一）EMC標準的核心框架

盡管GB/T40278-2024全文尚未公開，但參考GB4824-2025《工業、科學和醫療設備射頻騷擾特性限值和測量方法》等相關標準，光開關的電磁兼容要求通常包括以下維度：

1.輻射發射限值

針對30MHz-18GHz頻段的電磁輻射提出更嚴格限制，特別是1GHz以上高頻段的測試要求，以應對5G基站和衛星通信帶來的頻譜擁堵問題。例如，Group1設備（低騷擾設備）在30-230MHz頻段限值可能≤40dBμV/m，230-1000MHz頻段≤47dBμV/m。

2.傳導發射控制

對電源端口和信號端口的傳導騷擾（150kHz-30MHz）進行限制，要求使用線性阻抗穩定網絡（LISN）進行測試，確保光開關在數據中心等復雜電網環境中不對其他設備造成干擾。

3.抗擾度測試

包括靜電放電（±8kV接觸放電）、射頻電磁場輻射（10V/m）、電快速瞬變脈沖群（±1kV）等項目，驗證光開關在惡劣電磁環境下的穩定運行能力。

（二）光開關行業的技術發展趨勢

根據2025年行業報告，全球光開關市場規模預計將以14.7%的年復合增長率增長，其中MEMS光開關和硅基集成光開關成為主流技術方向：

?MEMS技術：通過微機電系統實現光路切換，具有端口密度高（如科毅4×64光交換矩陣）、切換速度快（≤10ms）、功耗低（較傳統機械開關降低65%）等優勢，符合新標準對設備小型化和低電磁輻射的要求。

?集成化設計：平面光波導（PLC）技術推動多通道光開關的集成，例如科毅Mini 1×4T光開關 尺寸僅35×23×10mm，插入損耗≤1.0dB，滿足高密度部署場景的EMC需求。

?智能化功能：軟件定義光網絡（SDON）要求光開關具備動態重構能力，科毅光通信通過AI算法優化光路切換邏輯，減少電磁干擾導致的信號抖動。

三、科毅光通信的合規解決方案與產品優勢

（一）核心產品的EMC設計優化

廣西科毅光通信針對新標準要求，在產品設計中采用多項關鍵技術：

1.屏蔽結構創新

金屬外殼+蜂窩狀散熱孔設計，在保障散熱效率的同時實現35dB以上的電磁屏蔽效能，有效抑制高頻輻射。例如，其保偏光開關采用全金屬密封封裝，通過GB/T17626.3-2017射頻電磁場抗擾度測試（10V/m場強下信號波動≤0.5dB）。

2.電路布局優化

高速信號線路采用差分對設計，減少串?dāng)_；電源模塊集成EMI濾波器，將傳導發射控制在50μA@1MHz以下，符合GB17625.1-2022諧波電流限值要求。

3.材料選型升級

選用低介電損耗的鈮酸鋰晶體（LiNbO3）和高絕緣性封裝材料，降低電磁能量耦合，提升設備抗擾度。

（二）典型產品的技術參數對比

（三）應用場景與客戶價值

科毅光開關已廣泛應用于：

?數據中心互聯（DCI）：通過O3S光電路交換設備實現400G/800G超寬譜傳輸，故障恢復時間<50ms，滿足智算中心對低延遲、高可靠的需求。

?5G前傳網絡：保偏光開關支持C+L波段，波長相關損耗≤0.3dB，適配不同運營商的光纖資源。

?量子通信：超低損耗光開關（插入損耗≤0.8dB）助力量子密鑰分發網絡建設，相關技術已申請7項發明專利。

四、新標準驅動下的行業升級

GB/T40278-2024標準的實施標志著光開關行業進入“合規競爭”新階段。廣西科毅光通信通過提前布局EMC技術研發，已形成從芯片設計到模塊封裝的完整解決方案，其MEMS光開關、保偏光開關等產品不僅滿足國內標準，還通過EN55032、IEC61000等國際認證，為“一帶一路”沿線國家的通信基礎設施建設提供可靠支持。

未來，隨著6G研發和量子通信產業化，光開關的EMC要求將進一步升級?？埔愎馔ㄐ艑⒊掷m(xù)投入研發，計劃在2025年推出符合GB/T40278-2024的全系列產品，并聯合中國信通院制定光開關電磁兼容測試規范，推動行業技術標準化。

五、EMC測試實踐與企業合規路徑

（一）光開關EMC測試關鍵流程

在實際測試中，光開關需通過嚴格的電磁兼容驗證才能滿足GB/T40278-2024要求。以科毅光通信的1×8磁光固態光開關為例，其EMC測試流程包括：

1.輻射發射測試

在3米法電波暗室中，設備置于轉臺上（高度1.5m），接收天線在1-4m高度掃描。測試頻段30MHz-18GHz，重點關注1.8GHz、2.4GHz等無線通信頻段。該產品實測結果顯示，在5GHz頻段輻射發射值為-54dBμV/m，優于標準限值8dB。

2.傳導發射測試

通過線性阻抗穩定網絡（LISN）測量電源端口騷擾，頻率范圍150kHz-30MHz。科毅采用π型濾波器設計，將1MHz處的共模干擾從62dBμV抑制至45dBμV，滿足ClassA設備要求。

3.靜電放電抗擾度

依據GB/T17626.2-2018，對產品外殼進行±8kV接觸放電，對空氣間隙進行±15kV空氣放電。測試后設備無復位、數據丟失現象，通信中斷時間<100ms。

（二）企業合規難點與解決方案

某通信設備廠商曾反饋，其采購的傳統光開關在系統聯調時出現射頻干擾導致的誤碼率超標（10^-6）。

科毅提供的定制化EMC整改方案包括：

①更換低噪聲驅動芯片；

②增加磁性元件屏蔽；

③優化光纖接口接地。整改后誤碼率降至10^-12，通過客戶驗收。

六、EMC標準的未來演進

（一）技術趨勢對標準的影響

1.寬頻段通信需求

隨著6G研發推進（工作頻段可能擴展至100GHz以上），未來EMC標準將覆蓋更高頻率范圍。科毅已啟動太赫茲光開關預研，采用超導材料降低高頻損耗，預計2026年推出原型機。

2.智能化測試技術

AI驅動的EMC預測仿真工具將普及，可在設計階段識別潛在干擾源?？埔闩c某高校合作開發的電磁仿真平臺，將產品EMC調試周期從2周縮短至3天。

3.綠色節能要求

歐盟《生態設計指令》已將EMC納入能效評估體系?？埔愕?strong>超低功耗光開關（待機功耗<50mW）較行業平均水平降低60%，提前符合2027年能效標準。

（二）企業戰略布局建議

1.標準跟蹤機制

建立跨部門標準研究小組，實時監控GB/T40278-2024實施動態，參與行業標準制定（科毅現為中國通信標準化協會會員單位）。

2.供應鏈協同

與元器件供應商簽訂EMC性能協議，如要求晶振廠商提供相位噪聲≤-150dBc/Hz@1MHz的定制產品。

七、實用工具與資源

（一）EMC測試儀器推薦

?頻譜分析儀：R&SFSW50（9kHz-50GHz）

?EMI接收機：AgilentN9038A（符合CISPR16-1-1）

?靜電放電模擬器：HaefelyPIMF30kV

（二）相關標準下載鏈接

1.GB4824-2025工業、科學和醫療設備電磁兼容要求

國家標準化管理委員會官網

2.IEC61000-6-3:2023通用標準-居住環境

IEC官方商店

3.YD/T1689-2007機械式光開關技術要求

工信部通信標準庫

（三）科毅光通信EMC服務

?預測試服務：提供輻射/傳導騷擾摸底測試，出具整改報告

?定制開發：根據客戶EMC指標需求，設計專用光開關方案

?培訓課程：《光電子器件EMC設計實戰》企業內訓

八、光開關在智慧電網中的應用

南方電網某500kV變電站項目需要解決傳統機械光開關的電磁干擾問題。

科毅提供的2×2磁光開關解決方案具有以下優勢：

?采用磁光晶體作為開關介質，無機械運動部件，減少電磁騷擾源

?內置溫度補償電路，在-30℃~70℃范圍內插入損耗變化≤0.3dB

?支持IEC61850標準，可直接接入變電站自動化系統

項目實施后，變電站通信系統的電磁干擾投訴下降82%，年維護成本降低120萬元。

該案例入選《2024年中國電力行業EMC優秀應用案例集》。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.racimosdehumanidad.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！

（注：本文部分內容可能由AI協助創作，僅供參考）
