光纖耦合:從NA,MFD到模式匹配

2025-09-22

光開關在光纖耦合系統中的關鍵作用:工作原理



 什么情況下能用NA準確估算光纖接收角?

多模光纖的最大接收角一般可用數值孔徑(NA)較為準確地估算,但是這種關系對單模光纖不適用。

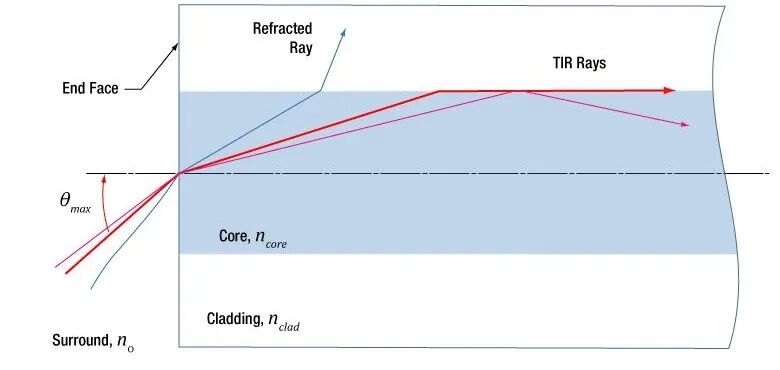

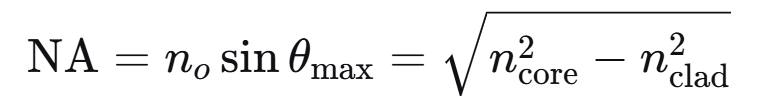

NA和最大接收角(θmax)的關系可通過幾何光學計算得到,公式請見下圖。



如果把入射光看成一條條射線,θmax就表示光纖收集離軸光線的能力:

  • 入射角小于等于θmax的光線(紅色和粉色)在纖芯和包層界面發生全內反射(TIR),將被約束在纖芯中向前傳播;

  • 入射角大于θmax的光線(藍色)由于折射最終被損耗。



入射角和光纖模式

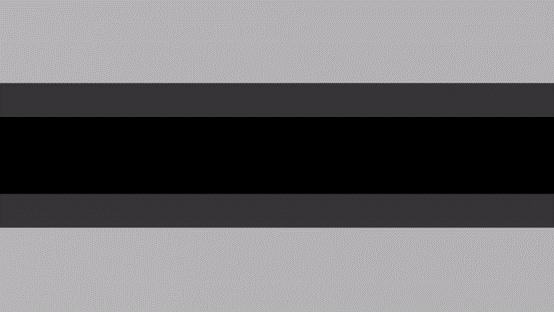

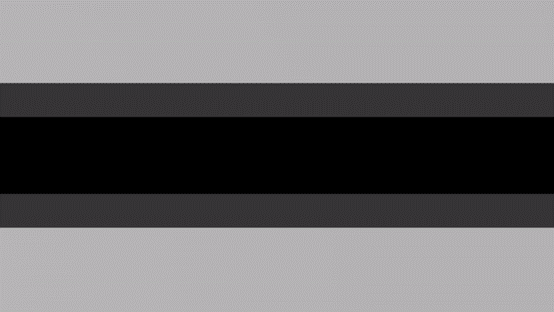

入射角≤θmax的光線將被耦合到多模光纖某個導模中。一般而言,入射角越小,被激發的光纖模式階數越低。大部分能量集中在中心附近的低階模式中,正入射光線激發最低階模式。下面是兩種多模光纖傳播示意圖。


漸變折射率多模光纖


階躍折射率多模光纖

單模光纖不一樣
使用上述公式計算的NA不是單模光纖的最大入射角,故無法表征單模光纖的光接收能力。單模光纖中只存在由0度入射光激發的最低階導模,傳播示意圖如下。


使用NA估算單模光纖輸出的發散角很不準確。此時光束因衍射而發散,幾何光學不考慮這種效應,所以需要波動光學。如何使用高斯光束傳播理論計算單模光纖發散角請看第3部分。


 為什么MFD是單模光纖耦合的重要參數?

光束沿單模光纖傳播時維持接近高斯形的強度輪廓,可用模場直徑(MFD)表征輪廓寬度,即強度降到峰值的1/e2時所跨的寬度。

經驗法則:MFD約為纖芯直徑的1.15倍。

入射光越接近高斯光,耦合效率越高。如果入射光為高斯光,并且束腰等于光纖MFD,那么可以達到很高的耦合效率。在高斯光束公式中用MFD代入束腰直徑可以準確計算單模光纖的耦合參數和發散角。

確定耦合參數

單模光纖只有一種導模,可用貝塞爾函數描述。由于形狀相似,使用高斯函數可以簡化光纖模式,同時提供準確結果。

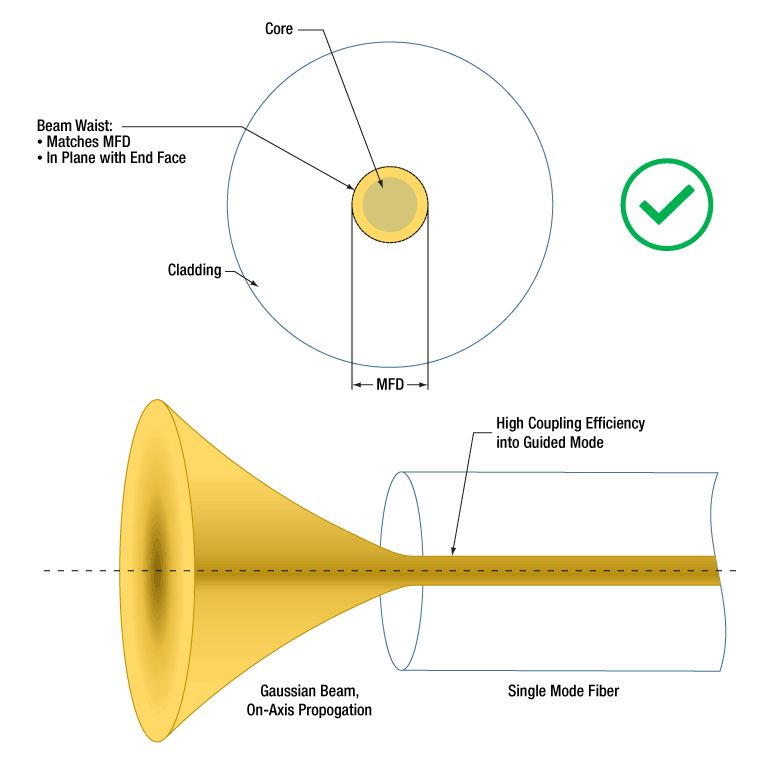

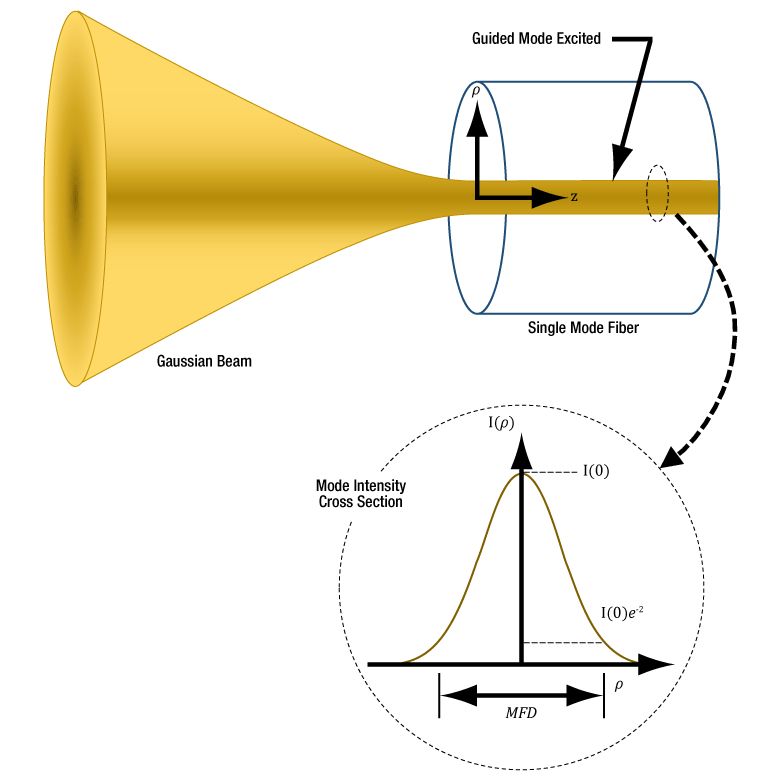

下圖中展示了單模光纖的模式強度輪廓,入射光只有與之匹配才能被耦合到導模中。


單模光纖耦合

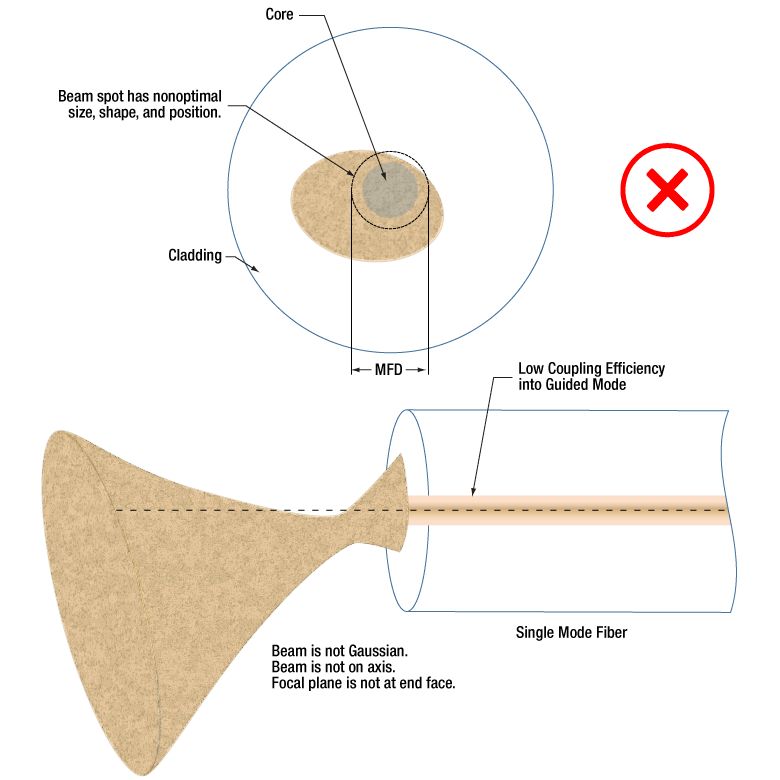

提高單模光纖耦合效率要求入射高斯光束的束腰位于光纖端面,且束腰強度和模式強度匹配重合。如果束腰直徑不等于MFD、光束強度輪廓變化或者偏離,又或者沒有沿光纖軸向入射,這些情況都會降低耦合效率。詳細介紹請見第4部分。



 NA能否準確估算單模光纖輸出的發散角?

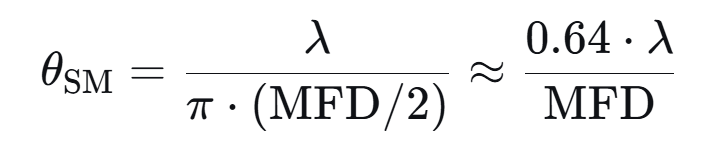

使用NA估算單模光纖的發散角存在較大誤差,更準確的方法是使用高斯光束傳播理論。單模光纖的遠場發散角的近似計算公式如下,其結果是以弧度為單位的發散角或接收角。

單模光纖的輸出類似高斯光,如用幾何光學計算發散角有較大偏差。幾何光學計算的發散角等于arcsin(NA),只適用于一般的多模光纖。

單模光纖輸出高斯光束,瑞利距離和z點處的光束半徑分別用下面兩個公式計算。

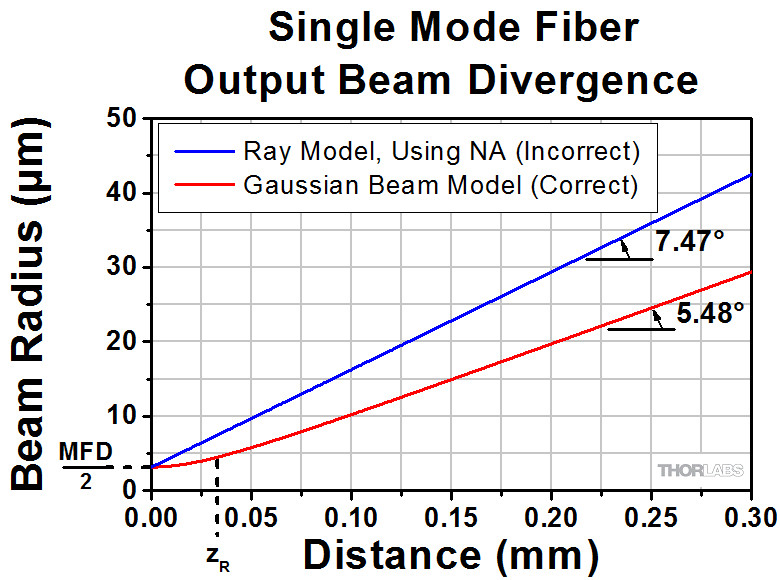

據此可以準確模擬單模光纖輸出光束的發散角,如下圖所示。


顯然,根據幾何光學理論使用NA計算發散角存在很大誤差。此例中NA和MFD分別等于0.13和6.4 μm。工作波長為980 nm,瑞利距離為32.8 μm。


從圖中可看出,在瑞利距離以內時,光束發散率不是線性的,而在遠場可看成近似線性。圖中標注的兩個角度值根據各自曲線的斜率計算。如果使用上面的遠場近似公式計算,結果轉換成角度為5.61°,誤差較小。



 影響單模光纖耦合效率的因素有哪些?

調節入射光束的角度、位置和強度輪廓可以提高單模光纖的耦合效率。假設光纖端面為平面并與軸向垂直,滿足以下條件的光束可以到達最高耦合效率:



  • 高斯強度輪廓

  • 從光纖端面正入射

  • 束腰位于光纖端面

  • 束腰中心對準纖芯中心

  • 束腰直徑等于光纖MFD


?耦合方式


?耦合方式


光源可能限制耦合效率

如果激光器只發射最低階橫模,那么輸出近似高斯光束,可以高效耦合到單模光纖中。但是多模激光或?qū)拵Ч庠春蛦文9饫w的耦合效率很低,即使聚焦到纖芯區域,大部分光會被泄露。這是因?yàn)槎嗄9庠粗挥幸徊糠止馄ヅ鋯文9饫w導模特征,所以多模光源可以用多模光纖提供更高的耦合效率。


 多模光纖的最大接收角是不是固定的?

這個問題取決于光纖類型。對于階躍折射率多模光纖,纖芯上每個點的最大接收角都是一樣的。但是,漸變折射率多模光纖只有纖芯中心處才能提供最大的入射角。距離中心越遠,最大接收角越小,在包層界面附近的最大接收角趨近于0。

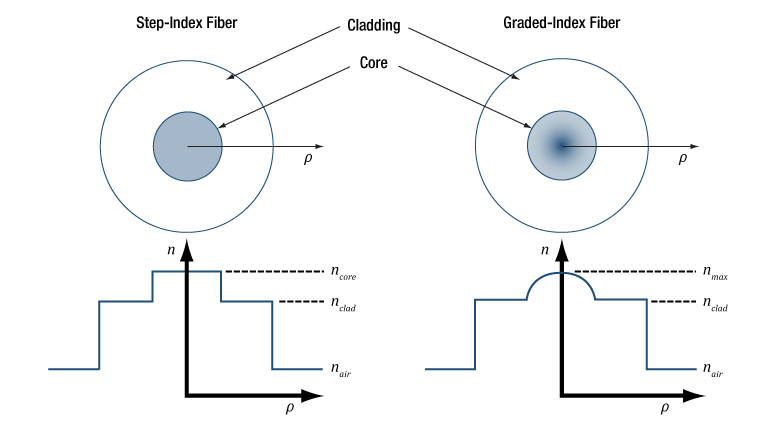

下圖中比較了兩種多模光纖的不同:左邊為階躍折射率多模光纖,折射率在整個纖芯上都是恒定的。右邊為漸變折射率多模光纖,折射率隨纖芯位置不同,最大折射率一般在中心位置。

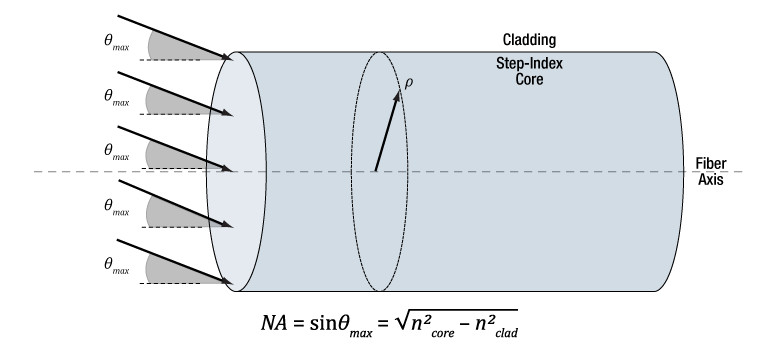

對于階躍折射率多模光纖,如果入射光線角度小于等于|θmax|,就能被階躍折射率多模光纖高效耦合。纖芯徑向上每個點的最大接收角都是一樣的,詳見下圖。

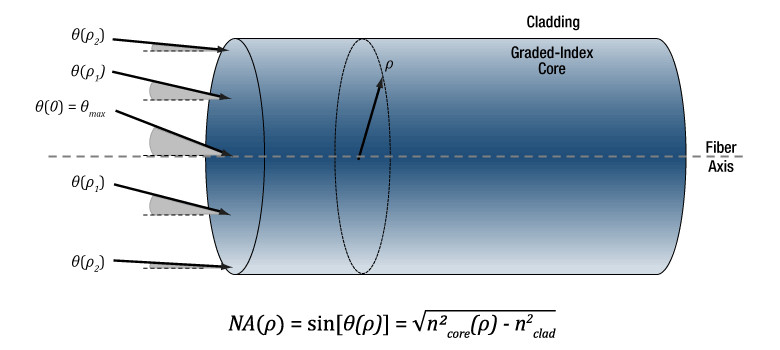

對于漸變折射率多模光纖,因?yàn)槔w芯折射率隨徑向距離變化,所以接收角也隨徑向距離變化。纖芯中心處的接收角最大,而包層邊界附近的接收角趨近于零,詳見下圖。

階躍折射率還是漸變折射率?


階躍折射率多模光纖能接收更多的光。漸變折射率多模光纖中所有導模具有相似的傳播速度,可以降低光束傳播過程中的模式色散。

如果應用中要求在多模光纖中耦合盡可能多的光,并且受模式色散影響較小,階躍折射率多模光纖可能是更好的選擇。反之應該考慮漸變折射率多模光纖。
