在高速發展的光通信時代，光開關作為光路轉換的核心器件，已成為支撐光纖傳輸、測試與網絡優化的關鍵基礎?？埔愎馔ㄐ派罡忾_關技術研發與生產，憑借對光通信網絡需求的深刻理解，推出的全系列機械式光開關產品已廣泛應用于光纖傳輸系統、測試系統、網絡監測及核心設備構建等場景。本文將系統解析 1×1、1×2、2×2 及 M×N 等不同類型機械式光開關的技術特性與應用方案，展現其在光通信網絡中的核心價值。

一、基礎型機械式光開關的技術特性與應用場景

基礎型機械式光開關以結構精簡、性能穩定為核心優勢，涵蓋 1×1、1×2、2×2 等主流規格，在光路控制、網絡保護及節點優化中發揮不可替代的作用。

（一）1×1光開關：光路精準通斷的核心控制單元

1×1光開關是光通信系統中實現光路通斷控制的基礎器件，其核心功能在于通過機械結構的精準動作，實現單光路的快速導通或阻斷。在光纖傳輸系統調試階段，1×1 光開關可精準控制特定光路的信號傳輸狀態，為工程師提供穩定的光路隔離環境；在實驗室光器件測試中，它能模擬光路突發中斷場景，驗證系統的抗干擾能力與恢復性能。廣西科毅光通信研發的 1×1光開關采用高精度微機械驅動技術，切換時間≤10ms，插入損耗≤0.5dB，確保在各類精密光路控制場景中實現高效穩定的通斷管理。

（二）1×2光開關：網絡故障恢復的 “應急切換中樞”

1×2光開關憑借 “一進兩出” 的光路結構，具備強大的保護倒換功能，是保障網絡連續性的關鍵設備。在光纖傳輸網絡中，主路由因光纖斷裂、設備故障等問題中斷時1×2光開關可在毫秒級時間內將信號從主路由切換至備用路由，避免業務中斷。這種動態切換能力在電信骨干網、數據中心互聯等對連續性要求極高的場景中尤為重要。

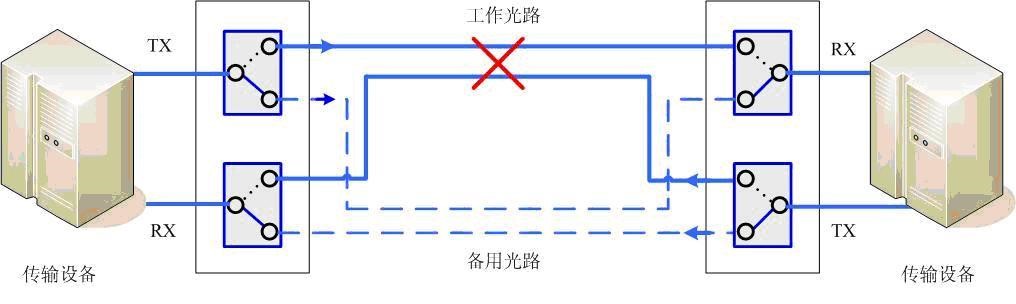

圖一：1×2光開關保護倒換功能示例圖，展示主路由故障時信號向備用路由的切換過程

以城域網傳輸鏈路為例，當主路由光纖因施工損壞導致信號中斷時，1×2光開關可通過預設的觸發機制（如光功率驟降檢測）自動啟動切換，將 TX 端信號從主路由 RX 端口切換至備用路由 RX 端口，同時保持傳輸設備間的通信鏈路暢通。廣西科毅的 1×2光開關支持熱插拔設計，切換重復性≤0.1dB，可滿足各類網絡對保護倒換的高可靠性需求。

（三）2×2光開關：光網絡節點的 “多功能調度核心”

2×2光開關是目前應用最廣泛的光開關類型，憑借 “兩進兩出” 的靈活光路結構，在光網絡節點旁路、回路測試、OADM 設備構建等場景中發揮核心作用。

在光節點旁路應用中，2×2光開關可實現子環或工作站與主光纖環路的靈活接入與隔離。當子環設備需維護時，開關切換至 “旁路狀態”（2 路與 4 路導通），主環路信號直接通過，避免子環故障影響整體網絡；當設備正常運行時，開關切換至 “插入狀態”（1 路與 3 路導通），子環與主環路無縫互聯。

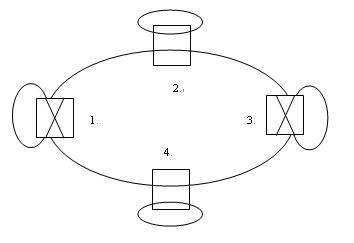

圖二：2×2光開關在光網絡中的應用實例，展示旁路與插入狀態的光路切換邏輯

更重要的是，2×2光開關是構建光分插復用器（OADM）的核心器件。OADM 作為城域網和骨干網的關鍵設備，需實現密集波分復用（DWDM）網絡中特定波長信號的靈活上下路。傳統 OADM 設備依賴固定濾波器件，業務配置靈活性有限，而采用 2×2光開關的 OADM 可通過動態調整光路，實現波長信號的實時調度。當網絡需新增業務時，光開關將目標波長信號從主光路切換至本地接收端；當網絡出現故障時，開關自動將故障業務切換至備用路由，顯著提升網絡的生存能力與恢復效率。

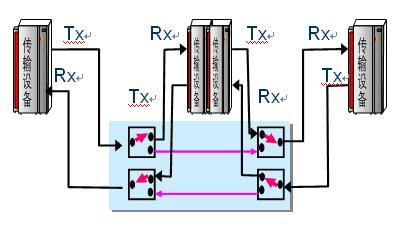

圖三：2×2光開關在OADM設備中的應用示意圖，展示光信號上下路與保護倒換實現邏輯

廣西科毅推出的 2×2光開關采用專利化的光路對準技術，工作波長覆蓋 1260-1650nm 全波段，偏振相關損耗≤0.3dB，可完美適配 DWDM 網絡的高密度波長調度需求，為 OADM 設備提供穩定可靠的核心切換能力。

二、M×N機械式光開關：大規模光網絡的 “智能管理中樞”

隨著光通信網絡向高速化、大容量化發展，M×N機械式光開關憑借多端口擴展能力，在網絡監視、光器件測試、OXC 設備構建等場景中成為核心支撐。

（一）網絡監視：全鏈路實時監測的 “高效巡檢工具”

在大型光纖傳輸網絡中，實時監測多鏈路狀態是保障網絡穩定的關鍵。M×N光開關（尤其是 1×N 結構）可將多纖鏈路與監測儀器（如 OTDR 光時域反射儀、光功率計）連接，通過循環切換實現全鏈路自動化監測。

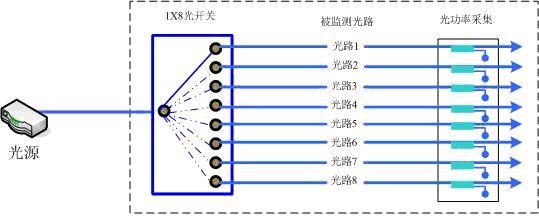

圖四：1×N光開關在網絡監視系統中的使用，實現多光路循環測試與數據采集

具體應用中，1×N光開關的公共端連接光源與光功率采集模塊，分支端分別連接 8 條被測光路。監測系統通過時序控制開關依次導通每條光路，光源發出的測試信號經光路傳輸后，反射光或透射光被光功率采集模塊接收，實現光纖損耗、斷點位置等參數的實時分析。這種方案將傳統人工巡檢效率提升 10 倍以上，在光纜監測項目中可實現百公里級鏈路的無人值守監測。廣西科毅的 1×N光開關支持最大 64 路擴展，切換時間≤20ms，可滿足超大規模網絡的實時監測需求。

（二）光器件測試：多樣本并行驗證的 “效率提升引擎”

在光器件生產與研發中，需對耦合器、光模塊等器件的插入損耗、回波損耗等參數進行批量測試。M×N光開關可通過多通道切換實現多器件并行測試，大幅提升測試效率。

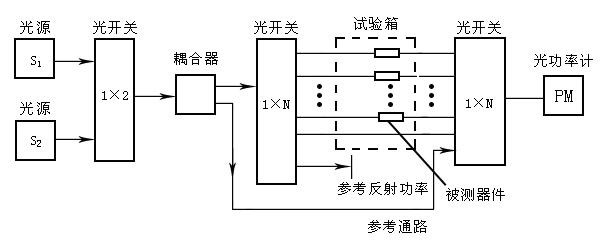

圖五：1×N光開關在器件測試系統中的使用，實現多被測器件的自動化參數檢測

測試系統中，光源發出的信號經 1×2光開關分路后，一路進入?yún)⒖纪纷鳛榛鶞?zhǔn)，另一路通過 1×N光開關依次連接試驗箱內的多個被測器件。光功率計通過監測參考信號與被測信號的功率差值，快速計算器件的插入損耗；同時，反射功率監測模塊可獲取回波損耗參數。廣西科毅的M×N光開關支持 TTL 電平控制與 RS232 通信，可與測試軟件無縫對接，實現從光路切換到數據記錄的全自動化流程，將器件測試效率提升 300% 以上。

（三）OXC 設備構建：骨干網業務調度的 “核心交換引擎”

光交叉連接設備（OXC）是骨干網實現業務匯聚與交換的核心設備，而M×N光開關是構建 OXC 交換矩陣的關鍵。OXC 需對不同子網的多波長業務進行靈活調度，支持波長路由動態配置與保護倒換，這一過程高度依賴光開關的大容量、高速率交換能力。

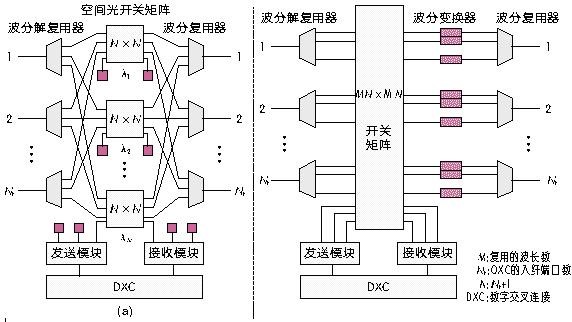

圖六：M×N光開關在OXC中的使用，展示多波長信號的交叉連接與路由調度邏輯

在 DWDM 骨干網中，OXC 通過波分解復用器將多波長信號分離，經 M×N光開關矩陣實現不同波長信號的交叉連接，再通過波分復用器合成輸出。廣西科毅的 M×N光開關矩陣采用模塊化設計，支持 16×16 至 128×128 端口擴展，切換時間≤50ms，插入損耗一致性≤1dB，可滿足高速大容量骨干網對多粒度交換的需求。同時，其具備的透明性（支持任意速率信號傳輸）與熱冗余設計，確保 OXC 設備在實現動態業務配置的同時，具備強大的故障自愈能力。

三、廣西科毅光開關技術優勢與網絡價值

作為專業的光開關研發生產企業，廣西科毅光通信科技有限公司始終以技術創新驅動產品升級，全系列機械式光開關產品具備三大核心優勢：一是高精度制造工藝，確保插入損耗、偏振相關損耗等關鍵指標處于行業領先水平；二是高可靠性設計，支持 - 40℃~85℃寬溫工作環境，滿足戶外、機房等多場景部署；三是靈活定制能力，可根據客戶需求提供 1×1 至 128×128 全規格光開關及整體解決方案。

在 5G 基站互聯、數據中心光互聯、海底光纜傳輸?shù)刃屡d場景中，廣西科毅光開關已實現規?；瘧?yīng)用，為客戶構建穩定、高效、智能的光通信網絡提供核心支撐。未來，公司將持續深耕光開關技術，探索光子集成與智能控制的深度融合，推動光通信網絡向更高速、更智能、更可靠的方向發展。

如需了解更多光開關產品參數與應用方案，歡迎訪問廣西科毅光通信科技有限公司官網（www.www.racimosdehumanidad.com），獲取專屬技術支持與定制服務。

通過對不同類型機械式光開關應用的深度解析可見，光開關已從簡單的光路轉換器件升級為光通信網絡的 “神經中樞”，其性能直接影響網絡的靈活性、可靠性與智能化水平。廣西科毅光通信將以技術創新為引擎，持續為光通信行業提供高品質光開關產品，助力構建下一代全光網絡。
