◇產品特性
l低插入損耗
l寬波長范圍
l低串擾
l高穩定性、高可靠性
l光路無膠合
l支持鎖定與非鎖定模式
◇產品特性
l低插入損耗
l寬波長范圍
l低串擾
l高穩定性、高可靠性
l光路無膠合
l支持鎖定與非鎖定模式
◇性能參數
Optical Performance/光學性能 | Specification | ||||
Operation Wavelength/工作波長 | nm | 1310 1550 | |||
Insertion Loss /插入損耗 | Typ | dB | 0.80 | ||
Return Loss/回波損耗 | min | dB | 55 | ||
Cross-talk/串擾 | min | dB | 55 | ||
Switch Mode/控制方式 | NONLatching | ||||
Power supply/驅動電壓 | V | 3 | |||
Fiber Type/光纖類型 | 9/125/900 | ||||
Dimensions/尺寸 | mm | 27X12.6X8.5 | |||
Operating Temperature/工作溫度 | oC | -20~70 | |||
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |||
Data Document Preparation/數據文檔制備 | Specification | ||||
Individual Test Data Sheet Format/單獨測試數據單格式 | Hardcopy | 中性 | |||
Electronic Media Test Data File Format/電子媒介測試文件格式 | MS-Word | 中性 | |||
RoHS Required/是否需要過RoHS | Yes/No | No | |||
Pigtail Type/尾纖類型 | φ0.9mm松套管 | ||||
Pigtail Length/尾纖長度 | 0.3 | ||||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 白色套管+ 號碼套管 | |||
Connector Type/連接頭類型 | LC/PC | ||||

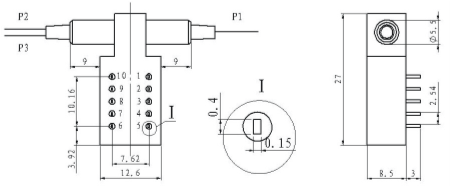

◇尺寸說明
◇訂購信息：OSW－1×1－A－B－C－D－E－F－G
A | B | C | D | E | F | G |
光纖模式 | 波長 | 電壓 | 控制模式 | 纖徑 | 光纖長度 | 連接器 |
P3:PM1300 P4:PM14XX P5:PM1550 | 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm | 3: 3V 5: 5V | L:鎖定模式N:非鎖定模式 | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:無 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
