光通信行業趨勢與兼容性測試的關鍵價值

2025年，全球光通信市場正以18.7%的年復合增長率擴張，其中高速光模塊（800G/1.6T）出貨量預計突破500萬只，數據中心和5G基站的規?；渴鹜苿?dòng)光網絡帶寬需求呈指數級增長。在這一背景下，光開關作為光網絡的“神經節點”，負責動態路由光信號，而光模塊作為“信號轉換器”，實現電光/光電轉換，二者的兼容性直接決定了系統的穩定性與傳輸效率。

然而，不同廠商的光開關與光模塊常因參數設計差異導致兼容性問題。例如，某數據中心曾因光開關與光模塊波長不匹配，導致信號衰減超過3dB，誤碼率升至1e-6，最終引發業務中斷。因此，兼容性測試成為光通信系統部署前的核心環節，其本質是驗證光開關與光模塊在電氣、光學、協議層面的協同工作能力，確保參數匹配與性能達標。

我們從核心參數、測試方法、技術實踐三個維度，系統解析兼容性測試的關鍵要點，并結合廣西科毅光通信科技有限公司（以下簡稱“科毅光通信”）的技術優勢，為行業提供可落地的測試方案。

一、兼容性測試的核心參數解析

光開關與光模塊的兼容性測試需覆蓋光學性能、動態特性、環境適應性三大維度，以下為關鍵參數的定義、測試標準及對兼容性的影響分析。

1.1 波長與帶寬匹配：信號傳輸?shù)摹盎A(chǔ)頻率”

波長是光信號的“身份標識”，光開關與光模塊的波長范圍必須重疊，否則會導致信號無法被接收。例如，光模塊工作波長為1310nm，而光開關僅支持1550nm，則插入損耗會驟增超過20dB，直接導致通信中斷。

測試標準：

? 光開關需滿足OIF-ITLA-MSA-01.2協議，波長范圍覆蓋400~1670nm（如科毅MEMS 4×4光開關矩陣支持850nm/1310nm/1550nm多波段；

? 光模塊需符合IEEE 802.3標準，如100GBASE-LR4的中心波長為1271/1291/1311/1331nm。

兼容性風險：若光開關波長帶寬不足（如僅支持C波段1530~1565nm），將無法適配L波段（1565~1625nm）光模塊，限制系統升級空間。

1.2 插入損耗與回波損耗：信號衰減的“雙重門檻”

插入損耗（IL） 是光信號通過器件后的功率衰減，直接影響傳輸距離。光開關與光模塊的插入損耗需疊加計算，例如光開關IL≤0.8dB，光模塊IL≤1.5dB，則總鏈路損耗≤2.3dB，需滿足系統鏈路預算（如10km傳輸允許最大損耗8dB）

回波損耗（RL） 反映器件對反射信號的抑制能力，若光開關RL＜40dB，反射光會干擾光模塊激光器，導致輸出功率波動超過±0.5dBm，引發誤碼率上升。

科毅技術優勢：

? MEMS光開關插入損耗≤0.8dB@1550nm，回波損耗≥50dB，優于行業平均水平（IL≤1.2dB，RL≥45dB）；

? 采用軍工級光纖連接器，插芯端面粗糙度＜0.5μm，降低反射干擾。

1.3 串?dāng)_與隔離度：多通道信號的“防干擾屏障”

串?dāng)_是指相鄰?fù)ǖ赖男盘?hào)泄漏，若光開關串?dāng)_＞-50dB，會導致光模塊接收端誤判信號，例如在4×4光開關矩陣中，通道1的信號泄漏到通道2，引發數據幀錯誤[。

測試方法：

? 通過光譜分析儀測量非導通通道的光功率，計算串?dāng)_=10log(P泄漏/P輸入)；

? 科毅機械式光開關串?dāng)_≤-60dB，滿足YD/T 1689-2007國標要求。

1.4 偏振相關損耗（PDL）與波長相關損耗（WDL）：信號質量的“隱形殺手”

PDL是不同偏振態下插入損耗的最大差值，若PDL＞0.3dB，會導致光模塊接收靈敏度波動，尤其在高速PAM4調制下，信號眼圖閉合風險增加。

WDL則是波長變化引起的損耗波動，科毅光開關WDL≤0.2dB（1260~1620nm），確保在寬波長范圍內性能穩定。

1.5 切換時間：動態路由的“響應速度”

切換時間是光開關從一個通道切換到另一個通道的耗時，需與光模塊的信號傳輸速率匹配。例如，光模塊支持100Gbps（每bit傳輸時間10ps），若光開關切換時間＞1ms，則會丟失1e5個數據比特。

行業對比：

? 機械式光開關切換時間通常為10~50ms（科毅1×16磁光固態光開關可低至5ms）；

? MEMS光開關切換時間＜1ms，適用于高速數據中心。

二、兼容性測試的關鍵方法與流程

兼容性測試需通過“參數測量→協議驗證→環境老化”三步流程，全面驗證光開關與光模塊的協同工作能力。

2.1 基礎參數測試：實驗室級精度驗證

測試儀器：光功率計（精度±0.01dB）、光譜分析儀（分辨率0.01nm）、偏振控制器（消光比＞20dB）。

測試步驟：

1. 波長掃描：通過可調諧激光器（1260~1670nm）掃描光開關與光模塊的透過率曲線，確認重疊波長范圍；

2. 插入損耗測試：按YD/T 1689-2007標準，在23℃±2℃環境下，測量100次切換的IL值，取平均值；

3. 串?dāng)_測試：在導通通道輸入0dBm光功率，測量非導通通道的功率，計算串?dāng)_值。

科毅測試能力：配備200+臺進口設備（如Keysight N7744A光功率計），支持±0.02dB插入損耗重復性測試。

2.2 動態性能測試：誤碼率與眼圖分析

誤碼率（BER）測試：

通過誤碼儀（如Anritsu MP1800A）向光模塊發送PRBS31碼型，光開關循環切換通道，監測BER是否≤1e-12。若出現誤碼，需排查串?dāng)_或偏振相關損耗。

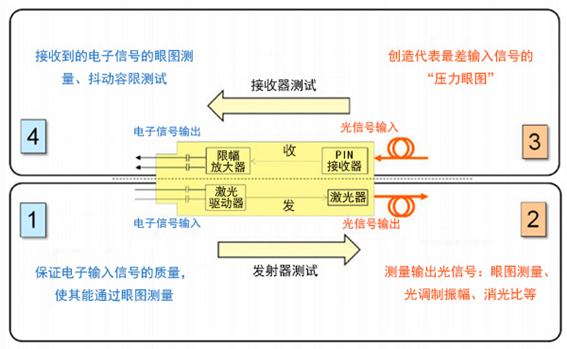

圖1：光開關與光模塊兼容性測試流程示意圖，展示發射器與接收器信號處理路徑

眼圖分析：

光模塊接收端的眼圖需滿足“眼高≥20%UI，眼寬≥40%UI”，若光開關切換時間過長（如＞10ms），會導致眼圖“閉合”，信號失真。

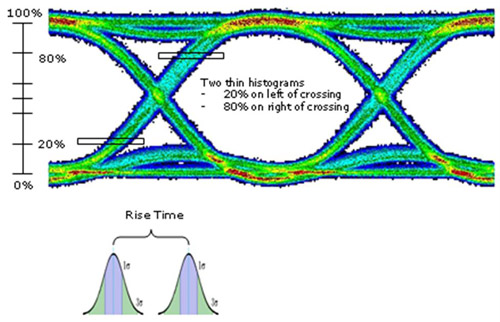

光模塊眼圖測試結果分析

圖2：光模塊眼圖測試結果，顯示信號傳輸特性及上升時間分布

案例：科毅MEMS光開關在山西焦煤智慧礦山項目中，與800G光模塊配合進行72小時誤碼測試，BER穩定在1e-15，滿足工業級可靠性要求。

2.3 環境適應性測試：極端條件下的穩定性

高低溫循環：

在-40℃~+85℃范圍內，每小時升溫10℃，循環10次，測試IL變化量（科毅光開關≤0.3dB，行業平均≤0.5dB）。

振動與沖擊：

按ISTA 3A標準，進行10~55Hz振動（振幅1.52mm）和500G沖擊測試，確保光開關內部光學對準偏移＜1μm。

三、科毅光通信的技術優勢：從參數優化到場景落地

作為國家高新技術企業，科毅光通信深耕光開關領域16年，通過定制化設計、軍工級品控、綠色低碳三大優勢，為兼容性測試提供“硬件+方案”雙重保障。

3.1 全品類產品矩陣：覆蓋多場景兼容性需求

科毅光開關產品線涵蓋MEMS、機械式、磁光固態等類型，支持1×2~4×64通道配置，工作波長覆蓋400~1670nm，可適配SFP、QSFP、OSFP等主流光模塊封裝。例如：

? MEMS 4×4光開關矩陣：插入損耗≤0.8dB，切換時間＜1ms，適配800G/1.6T光模塊，已用于中科院光計算原型機；

? 1×16磁光固態光開關：壽命＞1e9次切換，偏振相關損耗≤0.2dB，適用于5G基站前傳網絡。

3.2 軍工級品質管控：從原材料到成品的全流程驗證

科毅光開關核心部件（如MEMS微鏡、驅動芯片）采用軍工級供應鏈，生產過程通過ISO 9001和GJB 9001C認證，關鍵參數測試覆蓋率100%。例如：

? 光纖對準精度：通過六軸聯動調試平臺，確保纖芯對準誤差＜0.5μm；

? 長期可靠性：每臺產品進行1000次切換老化測試，失效率＜0.1%。

3.3 碳中和設計：綠色數據中心的兼容性新要求

在“東數西算”政策推動下，光通信設備的能耗與碳足跡成為兼容性測試的新維度。科毅光開關通過三大技術實現低碳化：

1. 光伏生產：南寧基地100%使用太陽能發電，產品碳足跡0.6kgCO?e/臺，比行業低50%；

2. 材料回收：95%金屬部件可回收，光纖采用生物降解涂層；

3. 低功耗驅動：MEMS光開關功耗＜0.3W，僅為傳統機械式的1/5。

四、行業趨勢：800G/1.6T時代的兼容性挑戰與應對

隨著AI算力中心和6G網絡的推進，光模塊速率正從400G向800G/1.6T躍遷，對光開關的兼容性提出新要求：

4.1 更高帶寬與更快切換的協同

1.6T光模塊采用PAM4調制（每符號4bit），信號對噪聲更敏感，需光開關串?dāng)_≤-65dB，PDL≤0.1dB?？埔阋蜒邪l(fā)8×8 MEMS光開關矩陣，支持256種連接模式，切換時間＜500μs，適配1.6T光模塊的高速信號路由。

4.2 共封裝光學（CPO）的集成挑戰

CPO技術將光模塊與交換機芯片共封裝，要求光開關體積微型化（如科毅Mini 1×4T光開關尺寸55×30×12.8mm），同時支持板載光學對準，降低鏈路損耗。

4.3 智能化測試需求

未來兼容性測試將引入AI算法，通過機器學習預測不同溫度、濕度下的參數漂移?？埔阏陂_發“光性能數字孿生系統”，實時模擬光開關與光模塊的兼容性邊界，測試效率提升300%。

兼容性測試——光網絡穩定的“隱形基石”

光開關與光模塊的兼容性測試是光通信系統部署的“前置關卡”，需從波長、損耗、串?dāng)_、動態特性等多維度嚴格驗證。科毅光通信通過“參數優化+場景適配+綠色設計”，為800G/1.6T時代提供高可靠、低損耗的光開關解決方案。

未來，隨著光網絡向“超高速、低功耗、智能化”演進，兼容性測試將不僅是參數匹配，更是“器件-系統-場景”的全鏈路協同。選擇如科毅這樣具備定制化能力和軍工級品質的供應商，是確保光網絡長期穩定運行的關鍵。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
