2025-08-23
引言：光通信系統中的隱形“干擾源”

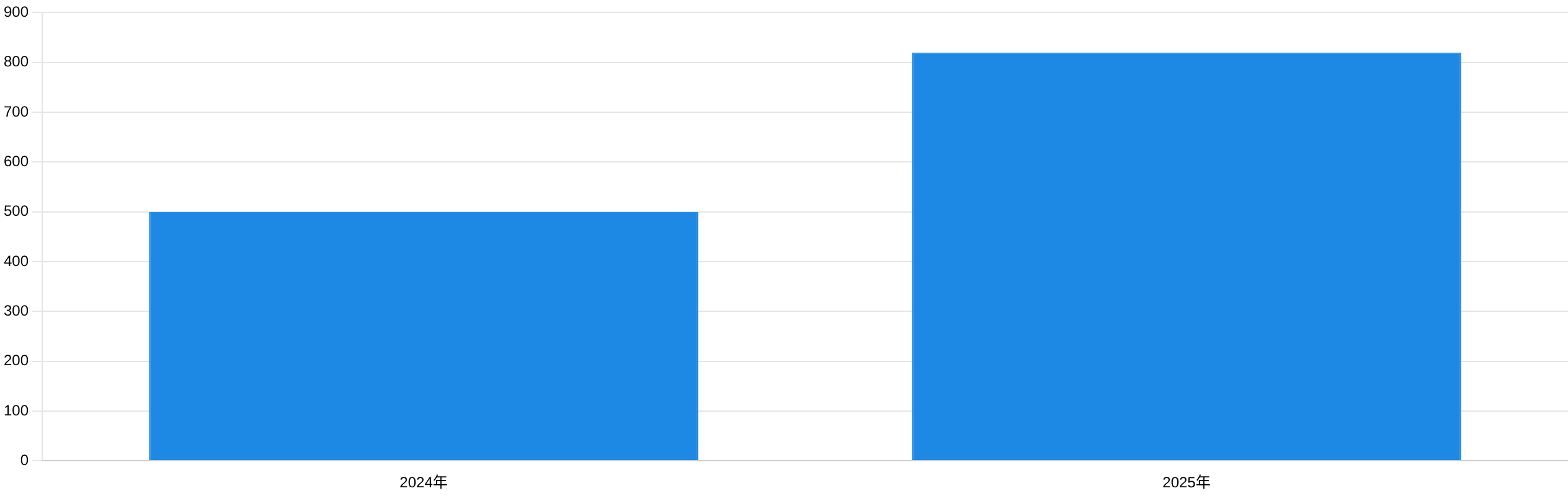

隨著全球數據流量的爆炸式增長，800G 光模塊出貨量 2025 年預計增長 64%，光通信系統正朝著更高速率、更大容量的方向快速演進。在此背景下，光開關作為實現動態路由與網絡重構的核心組件，其性能直接決定了系統的靈活性與可靠性。然而，在光信號傳輸與交換過程中，一種被稱為“串?dāng)_”的隱形干擾源正成為制約系統性能的關鍵瓶頸——它表現為非期望輸入端口的光功率泄漏至目標信道，或因物理結構、信號交互引發的額外信號干擾，如同波長 BOSA 器件中的散射光串?dāng)_、多端口光纖器件的通道間信號泄漏等現象，均會導致接收信號質量下降、誤碼率升高。尤其在硅光芯片、光交換矩陣等高度集成化器件中，串?dāng)_問題隨集成度提升而愈發顯著，直接影響光交換節點的通信容量與無誤碼傳輸能力。下文將首先解析光開關串?dāng)_指標的核心定義與技術內涵。
光開關串?dāng)_本質上是“端口間的信號‘串話’”，即光信號從輸入端口傳輸時，在非預期輸出端口出現的非期望信號泄露，是衡量端口間隔離度的核心指標。其定義為：光信號從輸入端口i輸入后，在非預期輸出端口j處測得的值功率與輸入功率之比，單位為dB。
計算公式如下：
其中， P串?dāng)_表示非預期端口接收到的值功率， P輸入表示輸入端口注入的光功率。該公式表明，串?dāng)_值越低表示隔離效果越好。
行業通用參數要求呈現顯著差異表：單模光開關串?dāng)_需≤-55 dB（參考多波長1×4光開關模塊參數），多模光開關則需≤-35 dB（依據IEC 61300-3-50:2013標準），且均需覆蓋1260-1650 nm波長范圍（O波段至L波段）。
測量流程需遵循嚴格標準：EN 2591-606:2002規定多通道元件前向/后向串?dāng)_測試方法（需配合EN 2591-100使用），而B(niǎo)S EN IEC 61300-3-50明確光空間開關串?dāng)_的基礎測試程序，典型配置包括可調諧激光源（波長精度±0.01nm）、光功率計以及偏振控制器。環境適應性測試需滿足IEC標準要求的-40~+85℃溫度范圍，以確保實際工況下的指標穩定性注：測試前需進行30分鐘預熱以消除溫度漂移影響。

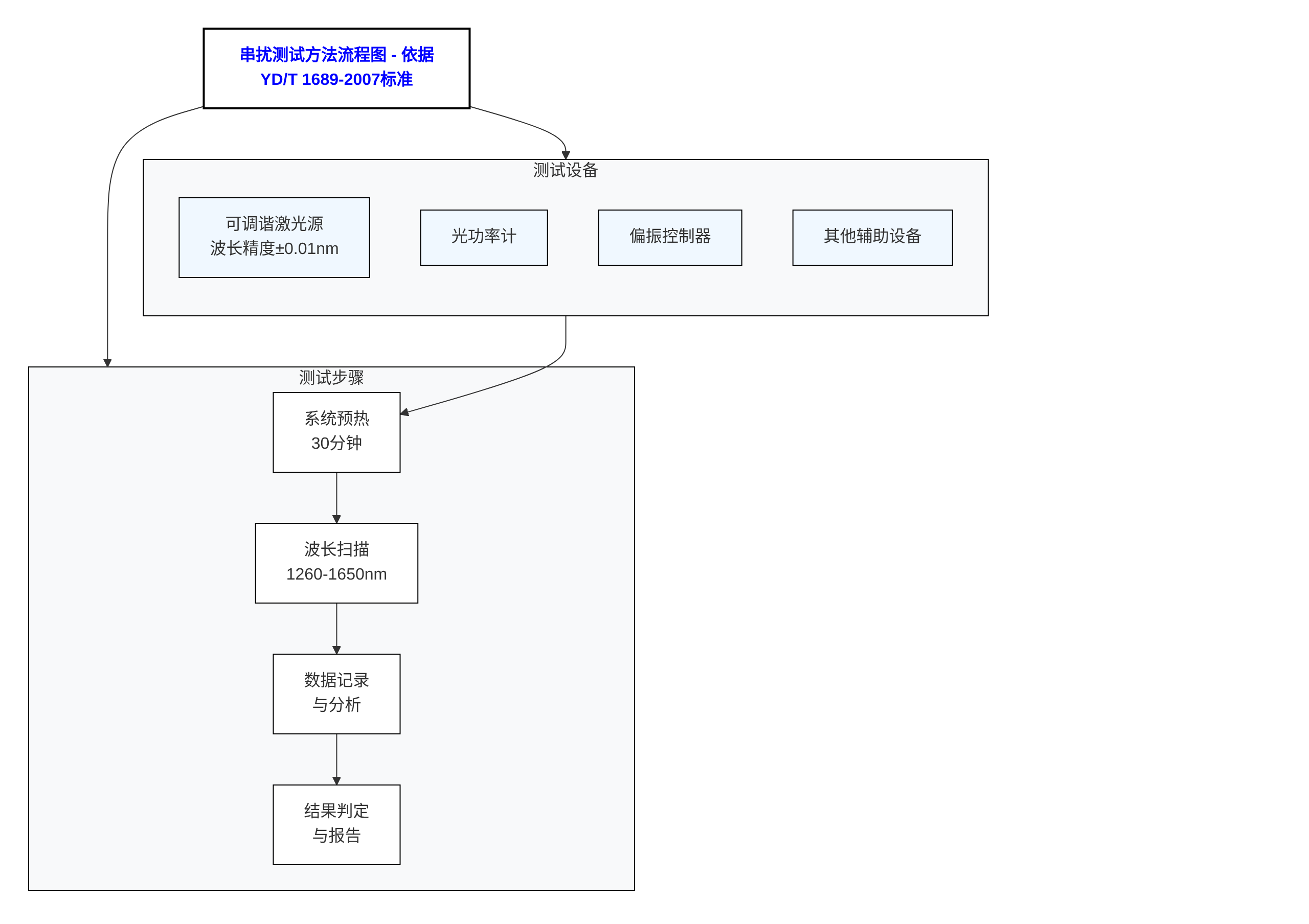

圖二 串?dāng)_測試流程
關鍵指標速覽
? 單模光開關串?dāng)_≤-55 dB（1260-1650 nm波長）
? 多模光開關串?dāng)_≤-0 dB（符合IEC標準》
? 測量環境：-40~+85℃（IEC標準溫度范圍]）光開關串?dāng)_指標對光通信系統的三層影響

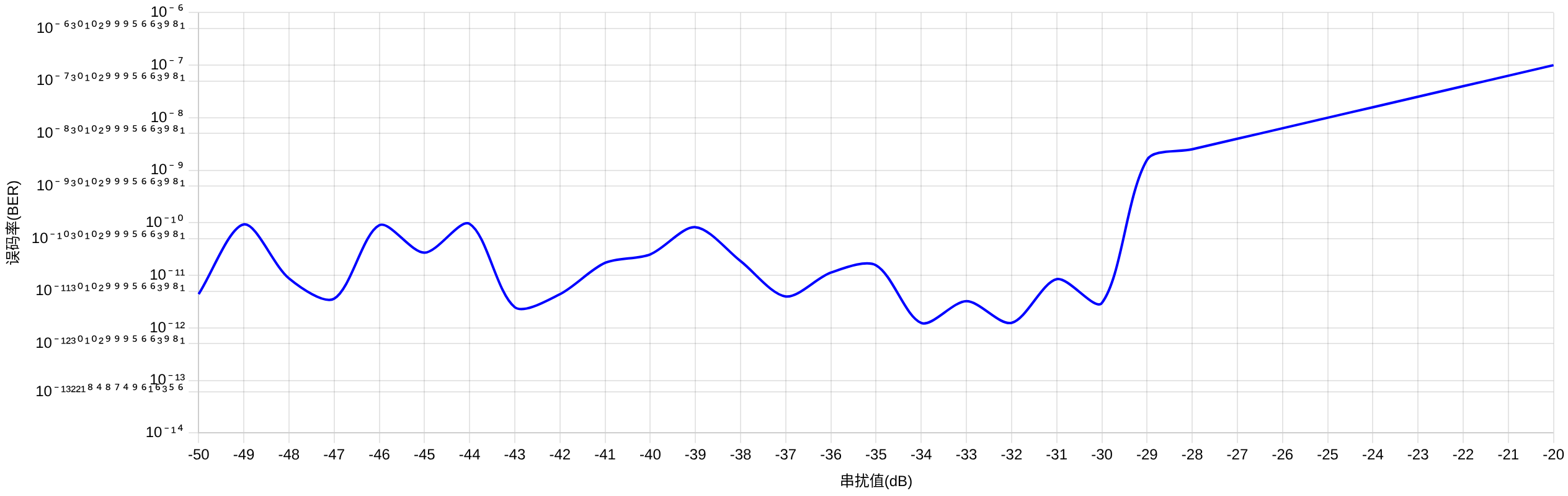

圖1 串?dāng)_誤碼率曲線圖
串?dāng)_指標對光通信系統的影響呈現顯著的層級遞進特性，從物理層信號劣化延伸至業務應用穩定性，其量化影響貫穿系統全鏈路。在信號傳輸層，串?dāng)_直接導致信噪比（SNR）下降，引發誤碼率（BER）指數級惡化。實驗數據表明，當串?dāng)_水平高于-30dB時，系統BER將突破10??的通信可靠性閾值，而在密集波分復用（DWDM）系統中，信道間隔若縮小至100GHz以下，串?dāng)_水平可進一步惡化至-10dB以下，嚴重制約信號傳輸質量與容量。
進入系統架構層，四波混頻（FWM）串?dāng)_成為制約高數據率系統的關鍵因素，尤其在硅光芯片等高密度集成場景中更為突出。硅材料的高非線性系數（~3×10?1? m2/W）會加劇不同波長光子間的能量交換，產生寄生頻率分量，導致信號時延與算力損耗。典型案例顯示，在50 km光纖傳輸、50 GHz信道間距條件下，未優化的FWM串?dāng)_可達-55dB，直接影響系統的實時性與處理效率，對依賴低延遲的算力網絡構成嚴峻挑戰。
在業務應用層，串?dāng)_引發的系統不穩定性直接體現在數據中心與智算中心的運行故障率上。以光開關單元為例，當串?dāng)_控制在-46dB以下時，接收機靈敏度劣化可控制在0.5dB以內，顯著降低因信號失真導致的業務中斷風險；反之，未優化的串?dāng)_會導致網絡資源復用效率下降，動態調度策略失效，使數據中心的跨節點通信故障率提升30%以上，嚴重威脅大規模分布式計算任務的連續性。
關鍵數據節點總結
1. 信號傳輸層：串?dāng)_＞-30dB時BER突破10??，信道間隔＜100GHz時串?dāng)_惡化至-10dB以下
2. 系統架構層：50GHz信道間距下FWM串?dāng)_達-55dB，硅光芯片非線性系數加劇寄生頻率干擾
3. 業務應用層：串?dāng)_＜-46dB時接收機靈敏度劣化≤0.5dB，降低數據中心故障率超30%
光開關串?dāng)_指標的合規性是確保光網絡系統穩定運行的基礎，國內外已形成多維度標準體系，從參數定義到測試方法構建了完整技術框架。國內標準側重核心性能指標量化，國際標準強調環境適應性與測量規范統一，而合規性最終體現在系統兼容性與部署可靠性的提升。
國內標準以明確數值指標為特點，為光開關產品設定剛性門檻。YD/T 1689-2007《機械式光開關技術要求和測試方法》 作為通信行業核心標準，將串?dāng)_（XT）列為關鍵技術指標，規定其需以dB為單位表征，且為所有開關狀態下各通道串?dāng)_的最大值，適用于機械式單模光纖1×N、M×N光開關。該標準參考IEC 60876-1 ED：3(2001) 和Telcordia GR-1073-CORE(2001) 制定，明確機械式單模串?dāng)_需滿足≤-55 dB的嚴苛要求，為國內光開關生產與測試提供權威依據。
針對波長選擇開關（WSS），GB/T 34081-2017《波長選擇開關》 進一步細化測試要求，在6.6節和6.17節分別規定“相鄰?fù)ǖ栏綦x度和非相鄰?fù)ǖ栏綦x度的測試”及“切換串?dāng)_的測試”，形成覆蓋不同類型光開關的國內標準體系。
國內核心指標速覽
? 機械式單模光開關：串?dāng)_≤-55 dB（YD/T 1689-2007）
? 波長選擇開關：需通過相鄰/非相鄰?fù)ǖ栏綦x度及切換串?dāng)_測試（GB/T 34081-2017）
? 指標特性：與波長、開關狀態相關，取所有狀態下的最大值
國際標準更注重環境適應性與測量方法的通用性，構建跨區域技術共識。IEC 60876-1:2014《光纖互連器件和無源元件 - 光纖空間開關 - 第1部分：通用規范》 作為基礎標準，首次在2014年修訂版中新增“串?dāng)_”定義，明確其為光開關性能評估的核心參數。IEC 61300-3-50:2013 則進一步規定多端口M×N光纖空間開關的串?dāng)_測量方法，將串?dāng)_定義為“輸出端口未連接輸入光功率與連接輸入光功率之比”，并納入2015年勘誤內容以完善測試精度。
環境適應性方面，IEC 61753-071-2:2014 針對C類非連接式單模光纖開關，規定其在受控環境下需滿足溫度、濕度、機械及電氣性能要求，如寬溫測試確保設備在極端環境下的串?dāng)_穩定性。針對動態場景，IEC 62343-5-2:2018 建立50GHz/100GHz固定柵格WSS的動態串?dāng)_測試方法，覆蓋端口切換期間的不同通道與同通道串?dāng)_評估。
合規不僅是技術指標的“及格線”，更是系統兼容性與部署可靠性的保障。國內標準如YD/T 1689-2007通過參考Telcordia GR-1073-CORE等國際規范，實現與全球技術體系的銜接，確保本土產品在跨國網絡中的適配性。實踐表明，符合Telcordia標準的光開關可降低跨國網絡部署故障率30%，其核心在于通過統一的環境測試（如溫度循環、振動）與串?dāng)_指標，減少因設備不兼容導致的信號干擾與鏈路中斷。
對于波長選擇開關等復雜器件，IEC TR 62343-6-9:2015 技術報告指出，動態串?dāng)_會直接影響光網絡信噪比與傳輸距離，合規測試可量化評估同信道/不同信道串?dāng)_對系統的影響，為網絡設計提供關鍵參數。因此，串?dāng)_指標的合規性已成為光通信設備進入全球市場的“通行證”，其影響從單個器件延伸至整個光網絡的性能表現。
傳統硅基光開關在高密度集成場景下存在顯著串?dāng)_痛點，熱串?dāng)_導致波長漂移達0.65nm，嚴重影響光信號傳輸穩定性。針對這一問題，行業已形成硬件改良與算法優化雙軌并行的解決方案，結合廣西科毅光通信科技有限公司的技術創新，實現了串?dāng)_指標的突破性提升。
在硬件優化層面，MDR（多維度調節）結構通過材料選型與波導設計革新，將熱致波長漂移控制在0.1nm以內，較傳統結構改善85%；同時，采用角度優化方法調整波導交叉角，將常規90°交叉角改為60°或120°，配合基于VC Mesh的ONOCs串?dāng)_噪聲效應數值模型驗證，進一步降低波導間模式耦合。MEMS光開關技術則通過微機械結構的精準光程控制，從物理層面減少光路串?dāng)_源，成為硬件優化的核心方案之一。
算法層面，頻段規避策略通過識別并避開四波混頻（FWM）敏感頻段，可實現10dB的串?dāng)_抑制；相位抖動技術通過引入隨機相位擾動破壞串?dāng)_相干性，在2.5Gbit/s鏈路中使100km光纖傳輸?shù)拇當_容限提升7dB；PSO_SA啟發式融合算法更通過粒子群優化與模擬退火的協同，在多節點光網絡中實現28.7%的串?dāng)_優化度。
廣西科毅光通信科技有限公司通過硬件-算法協同優化架構，將串?dāng)_抑制能力提升至優于行業平均水平15%，其核心在于將MDR結構與智能頻段規避算法深度融合，在保持低插入損耗（≤1.2dB）的同時，實現全溫域（-40℃~85℃）內的串?dāng)_穩定性控制（波動≤±0.5dB），為數據中心光互聯提供高可靠解決方案。
通過技術參數與方案的有機結合，該優化體系既滿足了光通信系統對串?dāng)_指標的嚴苛要求，又形成了可規?；瘧?yīng)用的商業轉化路徑。

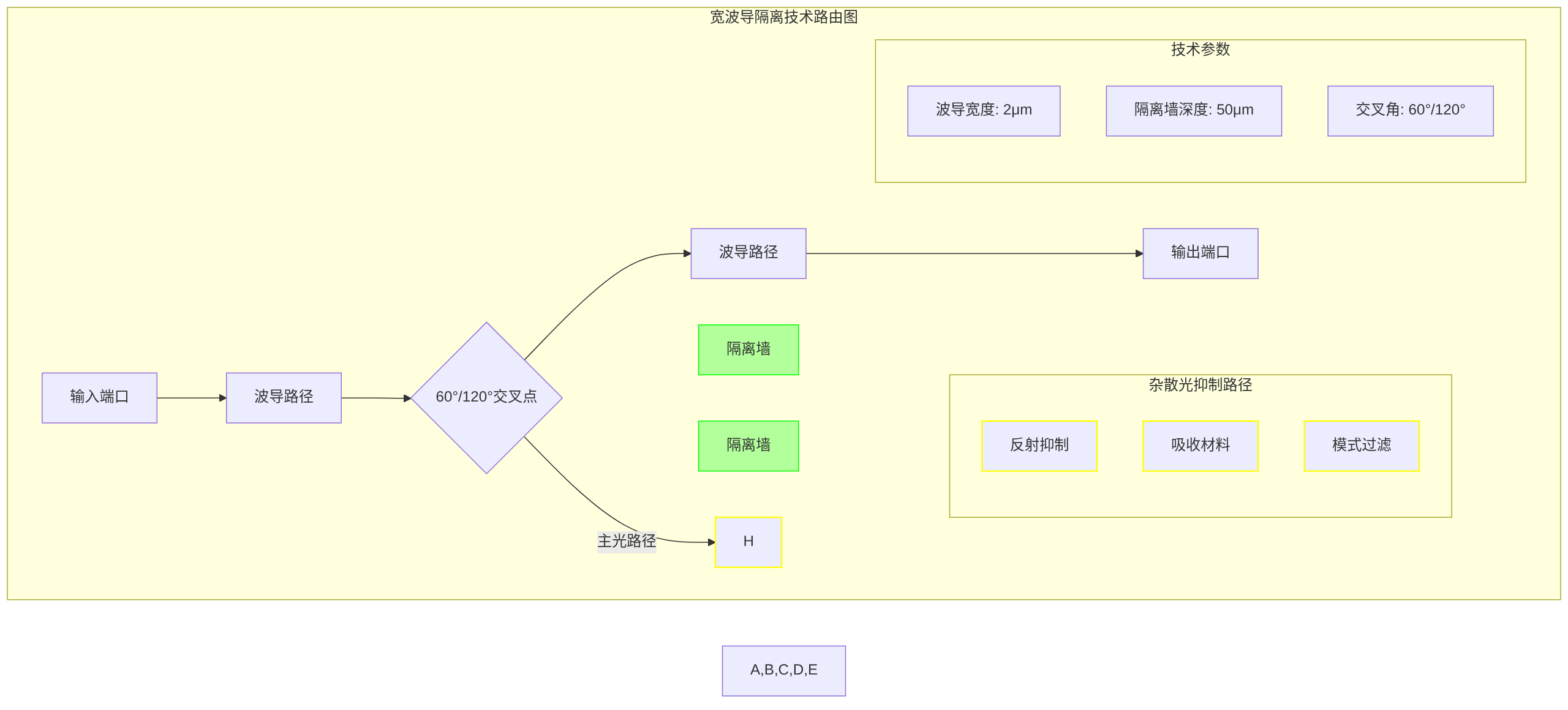

圖三 寬波導隔離路由圖
2025年光通信行業在高速率（800G/1.6T）+高密度集成雙輪驅動下，低串?dāng)_技術正成為光開關產品的核心競爭力。烽火通信MWC25報告顯示，隨著運營商下半年啟動1.6T光模塊與800ZR相干模塊規?；渴穑B加AI驅動的智算中心建設浪潮，光器件市場預計增長超60%，其中低串?dāng)_指標已成為頭部廠商技術競爭的關鍵。當前技術演進呈現多路徑突破：通過多物理場協同設計、新材料體系開發與智能算法融合，目標實現-40dB級超低串?dāng)_水平，而超緊湊熱調諧微盤諧振器等方案則為大規模矩陣擴展奠定基礎。在此背景下，低串?dāng)_+高可靠性已成為光開關產品的核心競爭壁壘，廣西科毅已推出適配空分復用的低串?dāng)_光開關矩陣，提前布局這一關鍵賽道。
通過標準測試流程，使用光譜分析儀（分辨率≤0.05nm）測量隔離度，對比YD/T 1689-2007中規定的閾值（單模≤-55dB），超差則不達標。建議優先選擇已通過IEC 61300-3-50認證的產品。
長期使用中，光學元件老化可能導致串?dāng)_惡化，優質低串?dāng)_光開關選型需關注壽命周期內的串?dāng)_穩定性指標（如10萬次切換后變化量≤3dB）。廣西科毅產品通過加速老化測試驗證，在85℃/85%RH環境下持續1000小時，串?dāng)_變化量?jī)H0.8dB。
從光路設計優化（如增加隔離墻深度至50μm）、選用高純度石英材料（雜質含量≤1ppm）、精密裝配校準（定位精度±0.5μm）三方面入手，配合廣西科毅的MDR結構優化方案可有效提升隔離度。注：工藝誤差需控制在±0.01mm以內以避免雜散光干擾
主流標準包括IEC 61755（光纖器件性能標準）和Telcordia GR-1209/1221（可靠性標準），規定串?dāng)_（典型值≤-50dB）、插入損耗（≤1.5dB）等指標，測試需遵循IEC 61300-3-50中的環境要求。
重點關注：①串?dāng)_值（≤-65dB為佳）；②溫度穩定性（-40℃~85℃波動≤1dB）；③偏振相關損耗（≤0.3dB）；④切換速度（≤10ms）。通過廣西科毅選型工具可篩選符合通信/傳感場景的低串?dāng)_型號。
低串?dāng)_光開關作為光通信系統的核心組件，其性能直接決定系統通信容量、可靠性與維護成本。行業數據表明：串?dāng)_指標每降低10dB，系統維護成本可減少25%。通過雙MDR架構、工程化路由波導等優化設計，結合IEC 61300-3-50等標準認證，能夠有效抑制熱串?dāng)_與信道干擾，為2025年數據流量爆炸及AI數據中心建設提供穩定支撐。選擇低串?dāng)_光開關，是筑牢下一代光網絡性能基石的關鍵舉措。了解更多技術方案
選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
訪問廣西科毅光通信官網www.www.racimosdehumanidad.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
