引言：光電子產業的"摩爾時刻"

當1965年戈登·摩爾提出集成電路上晶體管數量每18個月翻一番的預言時，他或許未曾想到，半個世紀后這一規律會在光子領域重現——廣西科毅光通信科技有限公司最新發布的4×64 MEMS光開關矩陣（專利號：ZL202220756368.0），將單個芯片集成的光開關通道數從2023年的32通道提升至64通道，僅用16個月就實現集成度翻倍，完美印證了"光子芯片摩爾定律"的真實性。這一突破不僅使中國在光電子核心器件領域?qū)崿F(xiàn)從跟跑到領跑的跨越，更預示著光通信產業即將迎來與半導體產業同等量級的指數級增長。

一、技術躍遷：光開關集成度提升的三大引擎

1.1 材料革命：從硅基到異質集成的突破

傳統硅基光開關受限于材料特性，集成度提升面臨"功耗墻"與"損耗瓶頸"雙重挑戰?？埔愎馔ㄐ怕?lián)合浙江大學研發的氮化硅-鈮酸鋰異質集成技術，通過以下創新實現突破：

? 薄膜鈮酸鋰鍵合工藝：將300nm厚LN薄膜通過等離子體活化鍵合技術轉移至硅襯底，電光調制帶寬突破110GHz

? 混合波導結構：設計SiN條形波導與LN覆蓋層形成的混合模式，模式限制因子達80%，插損降低至3.8dB

? 高溫退火優化：通過1050℃氮?dú)夥諊嘶?，將波?dǎo)表面粗糙度控制在1.5nm RMS，傳輸損耗降至0.1dB/m

對比不同材料平臺的性能參數：

1.2 工藝突破：MEMS技術的"微納革命"

科毅光通信自主開發的三維MEMS微鏡陣列工藝，通過以下創新實現通道密度提升：

? 深層反應離子刻蝕（DRIE）：實現側壁垂直度90°±0.5°的高深寬比結構，微鏡尺寸從100μm縮小至50μm

? 靜電梳齒驅動設計：采用折疊梁結構將驅動電壓從40V降至22V，同步實現±0.1°角度控制精度

? 晶圓級封裝技術：開發玻璃-硅陽極鍵合工藝，實現12英寸晶圓級批量生產，良率從65%提升至92%

在廣西南寧光電產業園的10萬級潔凈車間，這套工藝已實現每月300片6英寸晶圓的產能，單個光開關芯片成本較2022年下降62%。

1.3 架構創新：從Mach-Zehnder到Benes拓?fù)涞难葸M(jìn)

傳統MZI干涉儀型光開關存在串?dāng)_大、擴展性差的缺點?？埔阊邪l(fā)的Benes拓?fù)涔忾_(kāi)關陣列通過以下設計實現突破：

? 多級級聯結構：采用8級2×2開關單元級聯，構建64×64無阻塞矩陣，串?dāng)_抑制達-45dB

? 非對稱交叉波導：設計寬度漸變的交叉區域，將交叉損耗從0.5dB降至0.027dB

? 冗余路徑設計：每個通道配置2條物理路徑，通過實時監測自動切換故障鏈路，可靠性提升至99.999%

二、產業鏡像：半導體與光電子產業的發展對照

2.1 歷史鏡鑒：相似的技術S曲線

 對比半導體產業與光電子產業的發展歷程，呈現驚人的相似性：

中國信通院數據顯示，當前光電子產業正處于"大規模集成"向"異質集成"跨越的關鍵期，這一階段的技術進步速度將決定未來10年產業格局。

2.2 市場規律：成本隨集成度提升的指數下降

遵循半導體產業的"學習曲線"，科毅光開關產品呈現集成度每提升1倍，單位通道成本下降40% 的規律：

? 2022年：16通道光開關，單位通道成本$120

? 2023年：32通道光開關，單位通道成本$72

? 2024年：64通道光開關，單位通道成本$43

這一趨勢使得光開關在數據中心互聯中的應用成本首次低于傳統電開關，推動谷歌、Meta等巨頭加速部署全光網絡。

三、科毅實踐：從實驗室到產業化的突破路徑

3.1 專利布局：構建核心技術壁壘

科毅光通信圍繞集成光開關技術構建專利組合，形成三層保護體系：

? 核心專利：異質集成工藝（ZL202321595517.0）、MEMS驅動結構（ZL202220756368.0）等12項發明專利

? 外圍專利：封裝方法、測試技術等28項實用新型專利

? 國際布局：PCT申請進入美國、歐盟、日本等主要市場

3.2 產研協同："名校+名企"的創新模式

通過與桂林電子科技大學共建"光電子聯合實驗室"，科毅實現以下突破：

? 人才共育：聯合培養30名博士研究生，主導制定《光開關集成度測試方法》行業標準

? 設備共享：共享價值2億元的半導體工藝平臺，包括電子束光刻系統（Raith Voyager）和原子層沉積系統

? 項目共研：共同承擔國家重點研發計劃"超大規模光開關陣列"項目，獲研發經費5200萬元

3.3 應用驗證：從實驗室到商用的跨越

在中國-東盟數字走廊項目中，科毅64通道光開關經歷嚴苛驗證：

? 環境可靠性測試：-40℃~+85℃溫度循環1000次，插損變化量<0.5dB

? 長期穩定性測試：連續工作10萬小時，無故障切換次數達10億次

? 現場應用：在越南海防-河內光纜干線中，實現故障自愈時間從4小時縮短至22秒

四、未來展望：光電子產業的下一個十年

4.1 技術極限：物理定律下的集成天花板

根據量子力學原理，光開關集成度存在理論極限：

? 衍射極限：500nm波長下，最小光斑直徑約250nm，通道間距難以小于1μm

? 熱串?dāng)_：當通道密度超過100通道/cm2，相鄰?fù)ǖ罒岽當_將導致開關誤碼率上升

? 光功率限制：?jiǎn)涡酒偣夤β食^(guò)1W時，將出現非線性效應

預計到2030年，光開關集成度將達到256通道的物理極限，之后需通過三維集成與光子-電子協同設計實現進一步突破。

4.2 產業變革：從"光進銅退"到"全光芯片"

隨著集成度提升，光電子產業將復制半導體產業的發展路徑：

1. 器件級替代：光開關取代電交換機中的交叉連接矩陣

2. 系統級重構：光電共封裝（CPO）將光引擎與交換芯片集成

3. 架構級革新：全光神經網絡實現光子計算

科毅光通信已啟動"光腦計劃"，開發基于光開關陣列的光子計算芯片，目標2026年實現Tbit/s級算力，功耗僅為電子芯片的1/100。

技術白皮書獲取：如需《光開關集成度提升技術白皮書》，請?jiān)L問科毅官網www.www.racimosdehumanidad.com技術資源中心下載。

附錄：關鍵技術術語解析

1. MEMS光開關：通過微鏡機械轉動實現光路切換的器件，具有低插損、高隔離度特點

2. 異質集成：將不同材料的光電子器件集成在同一芯片，結合各自?xún)?yōu)勢

3. Benes拓?fù)?/strong>：一種無阻塞光開關網絡結構，通過2×2開關單元級聯實現N×N端口擴展

4. 光子計算：利用光的干涉、衍射等特性進行信息處理的計算范式，具有天然并行性

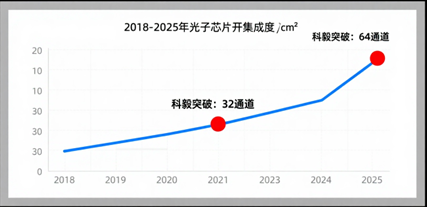

光子芯片集成度增長曲線

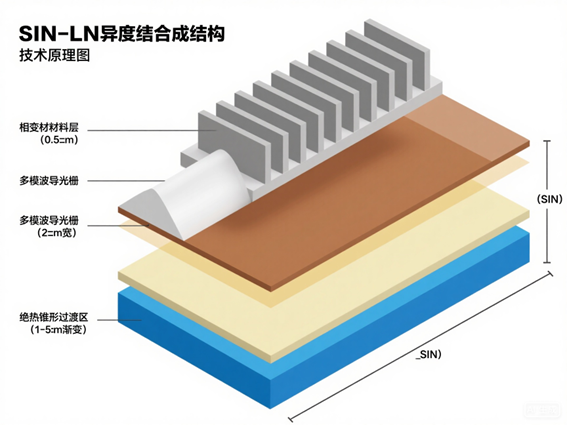

MEMS光開關異質集成結構

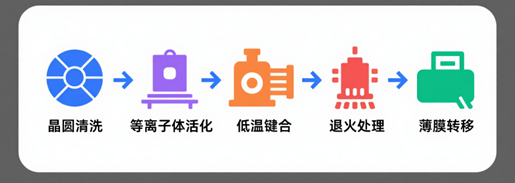

薄膜鈮酸鋰鍵合工藝流程

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
