突破端口限制:1×N MEMS光開關核心技術解析與應用前景

2025-07-21

提升網絡靈活性與效率的關鍵技術 ROADM智能光網絡演進與MEMS光開關技術突破——科毅光通信賦能新一代城域網建設


在智能光網絡向城域網下沉的浪潮中,MEMS光開關正成為重構網絡靈活性的關鍵支點

隨著互聯網應用爆發式增長,基于ROADM(可重構光分插復用器)的智能光網絡建設進入高速發展期。新一代CDC(無色、無方向、無競爭)ROADM的主流方案中,1×N端口WSS(波長選擇開關) + N×M端口MCS(多播開關)的組合憑借顯著的成本優勢,已成為電信運營商和設備制造商的優選架構(圖1)。這一趨勢推動市場對MCS光開關的需求激增,尤其當ROADM技術從骨干網向城域網下沉?xí)r。

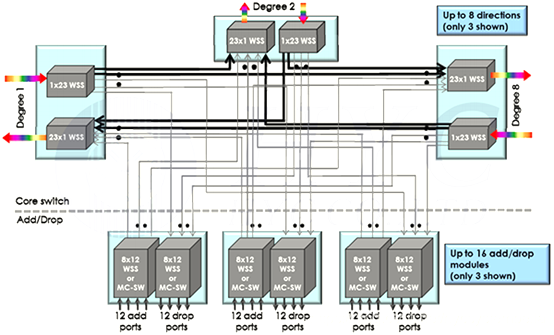

CDC ROADM網絡架構圖, WSS+MCS技術方案, 廣西科毅光通信

圖1:基于WSS+MCS的CDC ROADM節點架構(圖示為邏輯示意圖)




一、MCS光開關的核心構造與挑戰


典型的8×16端口MCS光開關結構如圖2所示,其核心由兩部分構成:

1. 8個1×16端口PLC光分路器:采用平面光波導(PLC)技術制備,實現光信號的高效分路

2. 16個8×1端口光開關:完成光路的動態選通,其中1×N端口光開關是性能關鍵,主流采用MEMS技術

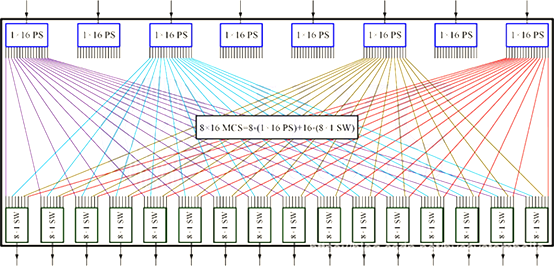

MCS多播光開關結構, PLC分路器+MEMS開關, 廣西科毅產品技術

圖2:8×16端口MCS光開關核心結構組成


1×N MEMS光開關的核心組件極為精密(圖3):

  • MEMS微反射鏡:核心光束控制元件,通常貼裝于TO管座

  • 準直透鏡:與TO管座通過管帽封裝成組件

  • 多纖插針:在有源調試狀態下與前述光學組件精密對準并固定

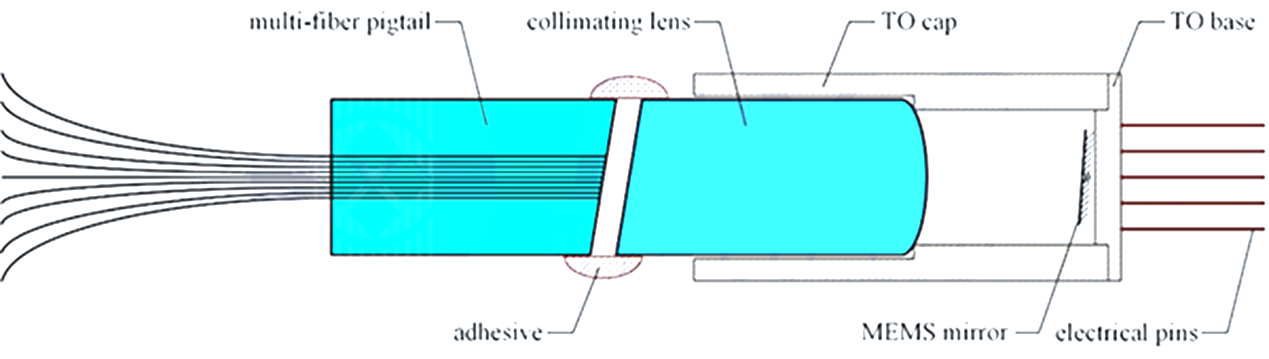

 MEMS光開關內部結構, 微鏡+準直透鏡+多纖插針, 科毅光通信技術

圖3:1×N MEMS光開關核心光學引擎結構




二、大端口數、低損耗設計的核心技術瓶頸

盡管圖3結構看似簡潔,實現大端口數(N值大)且低損耗的1×N光開關面臨嚴峻物理限制:

1. 離軸損耗與像差矛盾

o    最大損耗發生在離軸距離最大(△max)的端口,此處受離軸偏差影響最劇。

o    光學系統相對孔徑(△max/f,f為準直透鏡焦距)增大將導致像差顯著劣化。

o    單純增加焦距f雖可減小像差,卻會導致入射到MEMS微鏡上的準直光斑直徑增大


(其中ω0為光纖模場半徑,ωc為微鏡光斑半徑)

2. 微鏡尺寸與偏轉角度的制約

o    為保證99%的光斑能量覆蓋,微鏡直徑Φ需滿足Φ ≥ 3ωc。

o    MEMS工藝存在固有約束:微鏡直徑Φ與最大偏轉角θmax相互制約。典型值如Φ=1mm時,θmax僅為±4°。

o    核心矛盾:增大Φ可容納更大光斑(允許更長焦距f以減小像差),但會導致θmax減小(θmax ∝ 1/Φ),反而限制了可實現的端口數N。因此,單純增加f無法提升N。



三、突破端口限制的三大技術路徑

面對端口數提升的困境,行業主要攻關方向如下:

1. 多纖插針排列優化與雙軸微鏡應用(圖4):

o    傳統單軸方案(圖4左):光纖呈單排線性排列,結構簡單,但端口數受限(N較?。?/span>

o    高密度雙軸方案(圖4右):光纖呈二維陣列排布,顯著提升單位面積端口密度,允許更大的N值。代價是需采用更復雜、成本更高的雙軸MEMS微鏡實現二維光束偏轉。

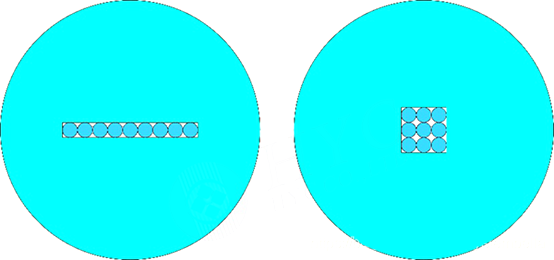

 MEMS光開關光纖排列, 單軸微鏡 vs 雙軸微鏡, 高密度集成技術

圖4:單排線性排列(左) vs 二維陣列排列(右)及其對MEMS微鏡的要求


2. 光纖包層直徑縮減

o    標準單模光纖包層直徑為125μm,通過精密化學腐蝕工藝可減薄至60-80μm。

o    更細的光纖允許在相同空間內集成更多端口。

o    局限性:工藝控制難度大,成本高,且直徑縮減仍不足夠,通常將端口數限制在N≤16。

3. 高性能準直透鏡

o    選用非球面透鏡自聚焦透鏡(GRIN Lens)替代傳統的C-Lens(球面透鏡)。

o    這些透鏡具有更優異的像差校正能力,能在相同相對孔徑下獲得更好的光束質量,有利于支持更多端口或降低插入損耗。



四、城域網升級與科毅光通信的MEMS光開關解決方案

隨著運營商網絡轉型和用戶對靈活性的需求激增,基于WSS+MCS的ROADM已成為城域網建設的理想選擇。在此架構中,高性能的1×N MEMS光開關是MCS實現靈活多播功能的核心基礎器件。


廣西科毅光通信科技有限公司(www.www.racimosdehumanidad.com) 深刻把握市場需求與技術前沿,依托自主研發實力,成功推出系列高性能MEMS光開關產品,包括極具競爭力的1×48通道MEMS光開關。該產品核心技術優勢在于:

  • 先進MEMS技術平臺:基于硅基微機電系統,實現微鏡的精確、可靠驅動。

  • 低損耗自由空間光路:優化的光學設計與精密裝調,確保全通道低插入損耗與高一致性。

  • 超快切換速度:毫秒級切換時間,滿足動態業務調度需求。

  • 緊湊高可靠性封裝:工業級設計,適應嚴苛環境,體積小巧易于集成。



五、廣闊應用場景

科毅光通信的1×N MEMS光開關憑借其卓越性能,廣泛應用于:

1. 光線路監控(OLP/OSM):實現監測信號的靈活選路,保障網絡可靠運行。

2. OADM(光分插復用器):核心光路切換單元,支撐靈活波長上下路。

3. 光網絡測試與測量儀器:提供快速、可編程的光路連接配置。

4. 下一代CDC ROADM:構成MCS模塊,實現無色、無方向、無競爭的光交叉連接。

5. 數據中心光互連(DCI):構建靈活、可重構的光傳送平面。


廣西科毅光通信科技有限公司(www.www.racimosdehumanidad.com) 是國家級高新技術企業,專注于高端光通信無源器件的研發、制造與銷售。公司核心產品線涵蓋:

  • 高密度光纖連接器:滿足數據中心高速互連需求

  • WDM波分復用器:包括CWDM, DWDM, LWDM等

  • PLC光分路器:全系列分光比,F(xiàn)TTx核心器件

  • MEMS光開關:1xN, 2xN, MxN矩陣,高可靠性

科毅產品已深度應用于光纖到戶(FTTH)、5G/6G移動通信前傳/中傳/回傳、大型互聯網數據中心(IDC)、國防通信等國家信息基礎設施領域。公司持續投入MEMS光開關等前沿技術的研發,致力于為客戶提供高性能、高可靠性的光互連解決方案,賦能智能光網絡建設。
