在現代光通信系統中，光開關作為核心光器件之一，廣泛應用于光纖網絡重構、光信號路由切換等領域。其中，磁光開關因其響應速度快、穩定性高、功耗低等優點，成為近年來研究與應用的熱點。本文將深入解析磁光開關的基本原理、典型結構及其在光通信中的應用，同時介紹科毅光通信在該領域的技術實力與產品優勢。

一、什么是磁光開關？

磁光開關是一種基于法拉第磁光效應實現光路切換的非機械式光開關。其核心工作原理是通過外加磁場改變磁光材料對偏振光的作用，從而控制光信號的傳播路徑。

1.1 法拉第磁光效應簡介

當線偏振光沿著外加磁場方向穿過磁性介質時，其偏振面會發生旋轉，這種現象被稱為法拉第旋光效應。偏振面的旋轉角度θ由以下公式表示：

θ = V·B·Lθ = V · B · L

其中：

• V：菲爾德常數（Verdet Constant），表征材料的磁光特性；

• B：磁感應強度；

• L：光在介質中傳播的距離。

值得注意的是，磁光材料的旋光方向僅由外加磁場方向決定，而與光傳播方向無關。通常情況下，迎著磁場方向觀察，偏振光會逆時針旋轉。

1.2 磁光開關的工作機制

磁光開關利用這一效應，在不同的磁場方向下改變偏振態，進而通過偏振分束器或雙折射晶體實現光信號的定向輸出。其關鍵部件包括：

• 石英偏振旋轉器（如λ/4波片）

• 法拉第旋轉器（如Gd:YIG材料）

• 雙折射晶體（如YVO?）

• 偏振分束鏡

• 輸入輸出光纖

通過控制施加在法拉第旋轉器上的電流方向，可以實現不同輸出端口之間的快速切換。

二、幾種典型的磁光開關結構分析

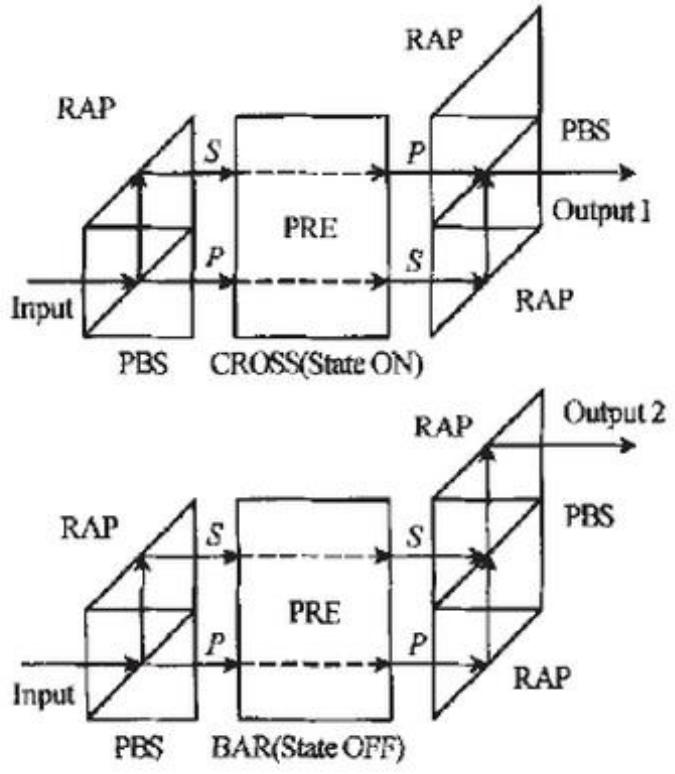

2.1 典型1×2磁光開關結構

此結構主要包括：

• 一塊石英偏振旋轉器（+45°）

• 一個由Gd:YIG厚膜構成的法拉第旋轉器（±45°）

• 兩塊YVO?雙折射晶體

• 偏振分束鏡與全反射棱鏡

• 一根輸入光纖與兩根輸出光纖

工作過程如下：

·         當施加右旋磁場時：法拉第旋轉器產生-45°偏轉，與石英旋轉器的+45°相抵消，總偏轉角為0°。此時o光與é光保持原有偏振方向，合成后從輸出光纖2出射。

·         當施加左旋磁場時：法拉第旋轉器與石英旋轉器均產生+45°偏轉，總偏轉角為90°，導致o光與é光互換偏振態。經第二塊YVO?晶體分離后，再經棱鏡與分束鏡引導，最終從輸出光纖3出射。

該結構具有無移動部件、響應快（微秒級）、穩定性高等優點。

2.2 高速微型1×2磁光開關設計

高速微型磁光開關在結構上進一步優化，采用更小尺寸的磁光晶體與緊湊型螺線管結構，適用于空間受限的應用場景。其設計要點包括：

• 使用高磁旋光率材料，減小晶體厚度；

• 降低所需飽和磁場，減少驅動電流與發熱；

• 提升溫度穩定性，確保在-10℃~100℃范圍內性能穩定；

• 選用日本三菱公司生產的石榴石旋轉片，適用于1~2μm近紅外波段。

三、磁光開關的技術優勢與應用場景

3.1 技術優勢

相比傳統機械式光開關和其他非機械式光開關，磁光開關具備以下顯著優勢：

3.2 應用領域

磁光開關廣泛應用于以下光通信場景：

• 光纖接入網（FTTH）中的光路切換

• 數據中心內部光互聯架構

• 光纖傳感系統的多通道選擇

• 光模塊測試平臺中的自動光路配置

• 光纖激光器與放大器的保護切換

四、廣西科毅光通信科技有限公司——專業磁光開關制造商

廣西科毅光通信科技有限公司（www.www.racimosdehumanidad.com）是一家專注于光通信器件研發與制造的高新技術企業，擁有多年磁光開關產品研發經驗。我們致力于為客戶提供高品質、高性能的光通信解決方案。

4.1 核心技術能力

• 自主研發磁光晶體選型系統，精準匹配不同波長與環境需求；

• 掌握高效法拉第盒封裝工藝，提升器件穩定性與壽命；

• 采用高精度偏振光學元件，保障插入損耗低于0.3dB；

• 支持定制化設計，滿足客戶多樣化應用場景需求。

4.2 產品系列

目前我司主要產品包括：

• 1×2/2×2磁光開關

• 多通道磁光開關陣列

• 高溫耐受型磁光開關

• 高速微型磁光開關模塊

所有產品均已通過RoHS、CE認證，廣泛出口至歐美、東南亞等多個國家和地區。

4.3 我們的承諾

• 品質保障：嚴格遵循ISO9001質量管理體系，確保每一件產品出廠前經過多重檢測；

• 技術支持：提供完整的數據手冊、驅動方案與應用指導；

• 售后服務：7×24小時在線響應，全國多地設有技術服務網點；

• 價格優勢：規?；a(chǎn)與原材料直采，確保性價比領先市場。

五、如何選購適合您的磁光開關？

在選購磁光開關時，建議重點考慮以下幾個方面：

5.1 性能參數要求

• 插入損耗（Insertion Loss）：越低越好，建議≤0.3dB；

• 串?dāng)_（Crosstalk）：≥45dB為佳；

• 開關時間（Switching Time）：需根據系統響應速度需求選擇；

• 工作波長范圍：常見為1260nm~1650nm，支持CWDM/DWDM應用；

• 溫度穩定性：應能在-10℃~100℃范圍內穩定工作。

5.2 安裝與接口方式

• 封裝形式：DIP、SMD、插拔式等；

• 接口類型：FC、LC、SC、ST等；

• 是否需要內置驅動電路。

5.3 定制化服務

如需特殊波長、電壓驅動、多通道擴展等功能，歡迎聯系我們的技術團隊進行定制開發。

六、結語

隨著5G、數據中心、物聯網等新興技術的快速發展，光通信行業迎來了前所未有的發展機遇。作為連接光網絡的關鍵節點，磁光開關的重要性日益凸顯。廣西科毅光通信科技有限公司將繼續深耕光通信領域，以技術創新為核心，以客戶需求為導向，為廣大客戶提供更加優質的產品與服務。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網 www.www.racimosdehumanidad.com 瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
